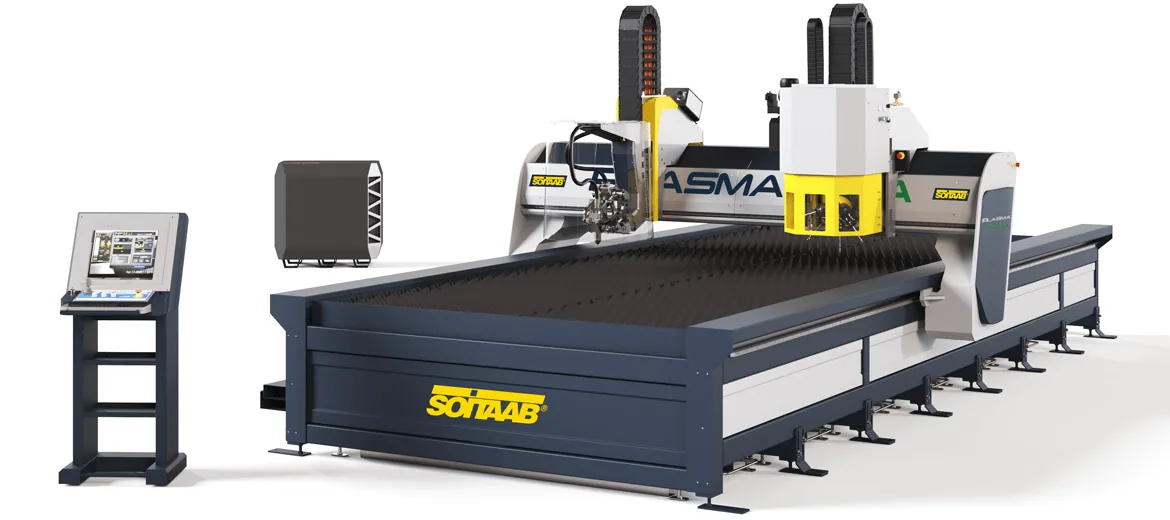

SOITAAB PLASMAtech Plasma NOVA
Leistungsstarker industrieller automatischer Plasmaschneidkomplex für die Durchführung der ressourcenintensivsten Blechschneideaufgaben.
- Außergewöhnliche Konstruktionssteifigkeit und Positioniergenauigkeit Hohe Schnittgenauigkeit wird durch ein starres geschweißtes Portal, hochpräzise Führungen und doppelte bürstenlose Antriebe mit Längsportalsteuerung (Gantry-System) erreicht. Ein wesentliches Merkmal der Konstruktion ist der vollständig unabhängige Schneidtisch, der von den Führungsschienen der Maschine getrennt ist. Dies schließt die Übertragung von Vibrationen, mechanischen Belastungen und thermischen Verformungen des erhitzten Metalls auf das Koordinatensystem aus.
- Intuitive Steuerung über die S.H.M.I.-Schnittstelle Die proprietäre Software S.H.M.I. (Soitaab Human Machine Interface) mit einem 15-Zoll-Touchscreen wurde speziell entwickelt, um die Bedienung so weit wie möglich zu vereinfachen. Die intuitive Benutzeroberfläche ermöglicht es selbst Bedienern mit minimaler Erfahrung, die Maschine schnell und fehlerfrei zu beherrschen und ihr volles technologisches Potenzial vom ersten Tag an zu nutzen.
- Flexible Technologieintegration und Modularität Die Anlage bietet unvergleichliche Anpassungsmöglichkeiten an die Anforderungen Ihres Unternehmens. Das Spitzenmodell der Reihe (Plasma NOVA) ist beispielsweise die einzige Lösung auf dem Markt, die Plasmaschneiden, Autogenschneiden, Bohr- und Gewindeschneidköpfe, Fasenschneidsysteme (Bevel Head) und bis zu 5 verschiedene Arten der Teilemarkierung auf einem einzigen Portal vereint.
- Höchste Sicherheits- und Umweltstandards Die Sicherheit des Bedieners wird durch ein umfassendes Schutzsystem gewährleistet: von Lasersicherheitsscannern und mechanischen Puffern bis hin zu speziellen Silikongardinen, die schädliche UV-Strahlung des Plasmas absorbieren. Die Luftreinheit in der Halle wird durch ein integriertes zonales Rauchabsaugsystem aufrechterhalten. Spezielle Klappen der Absaugkanäle öffnen sich automatisch direkt unter dem aktuellen Schneidbereich und leiten Gase und Staub effizient ab.
| Merkmal | Wert |
|---|---|
| Maximale Positioniergeschwindigkeit | 70 m/Min |
| Z-Achsen-Supportweg (vertikal) | 300 mm |
| Positioniergenauigkeit (Wiederholgenauigkeit) | ±0,5 mm/m |
| Maschinenbettkonstruktion | Massives, geschweißtes Rohrgestell, in einer einzigen Aufspannung auf einem Portalbearbeitungszentrum gefräst |
| Portalkonstruktion | Hochfester Schweißbalken, ausgelegt für die Montage mehrerer verschiedener Schlitten |
| Schnittstelle und CNC | Soitaab CNC mit herstellereigener interaktiver Touch-Steuerung S.H.M.I. (15 Zoll) |
| Bewegungsmechanik | Doppelter bürstenloser Antrieb der X-Achse (Gantry-Steuerung), schrägverzahnter Zahnstangenantrieb mit nach unten gerichteten Zähnen für vollständigen Staubschutz |
| Schneidtisch | Vollständig von den Führungen unabhängiger modularer Tisch mit automatischer zonaler Absaugung und seitlichen Schlackebehältern |
| Support und Höhensteuerung | AVC-Höhensteuerung (Lichtbogenspannung), TAG-Kontakt-/Ohm'sches Antastsystem zur Erstfindung des Blechs; magnetischer Kollisionsschutz |
| Umfassende Sicherheit | Silikon-UV-Schutzvorhänge, 2 Lasersicherheitsscanner, 4 Puffer an den Schlittenenden, Lichtschranken |

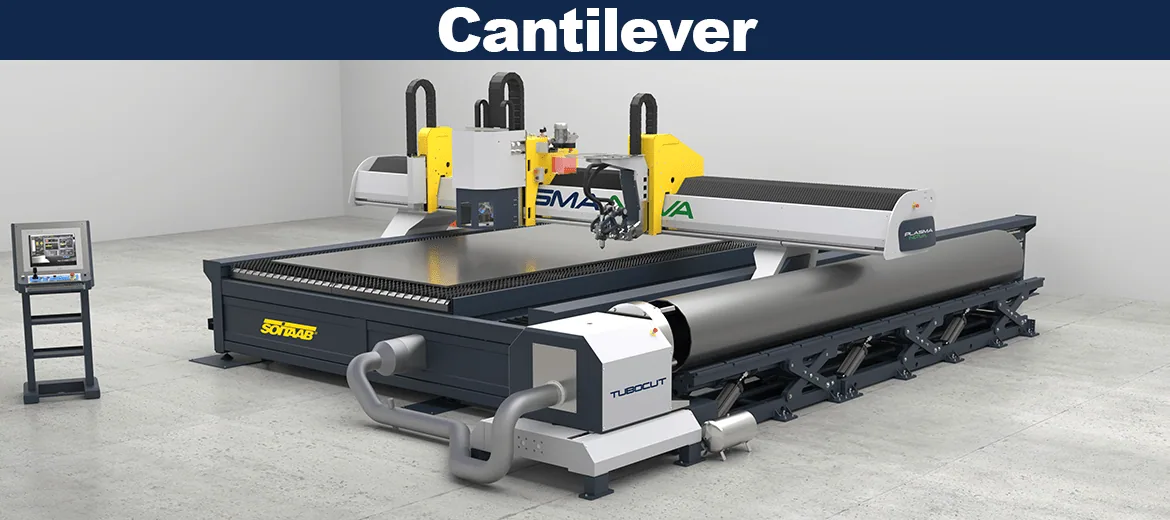

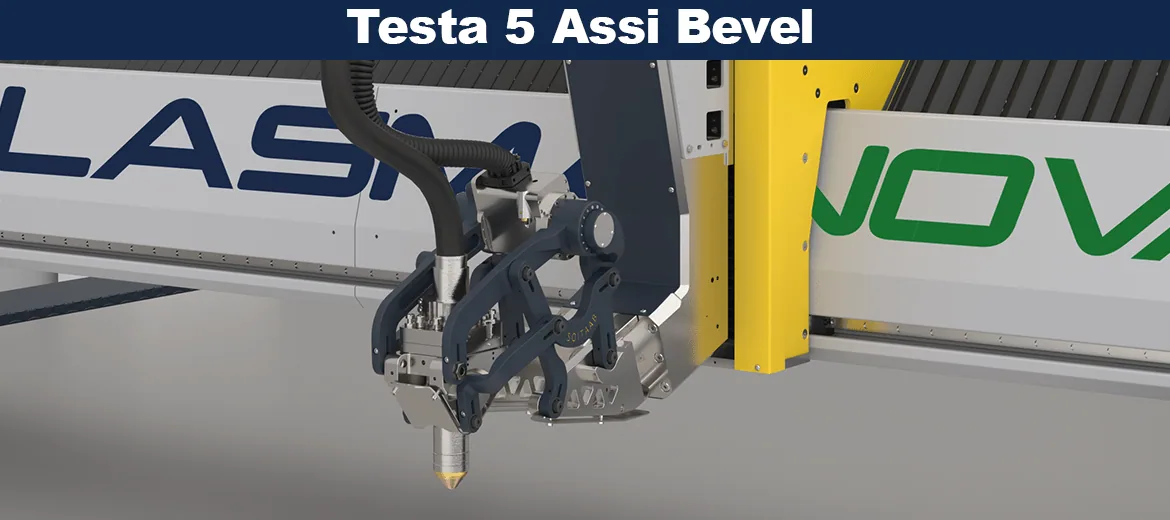

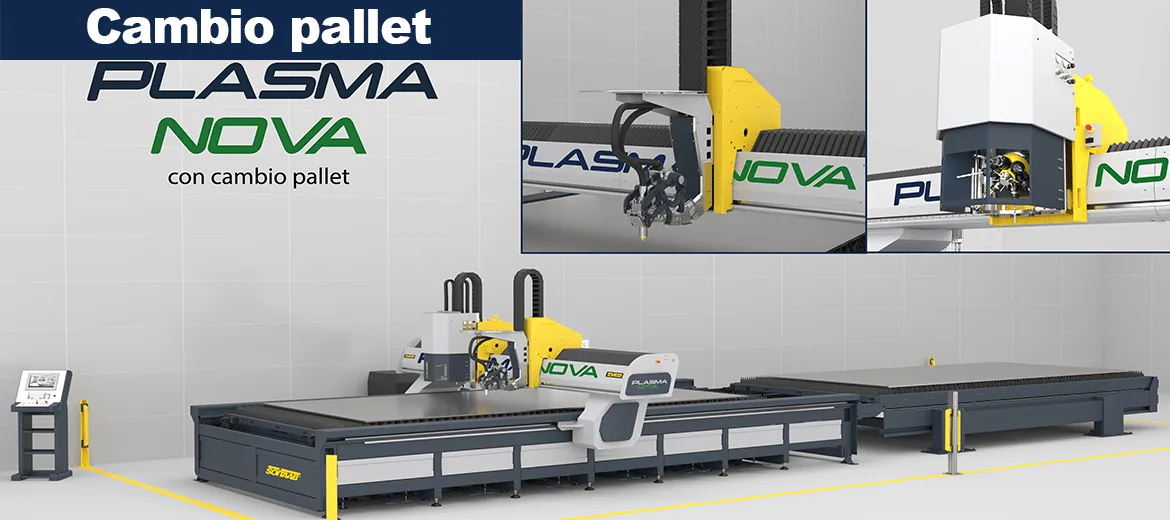

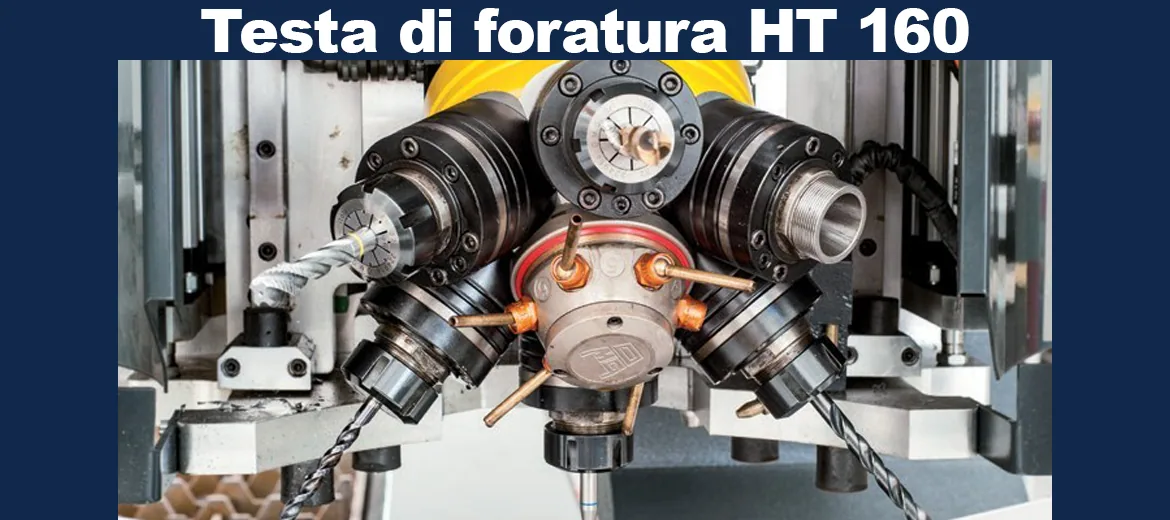

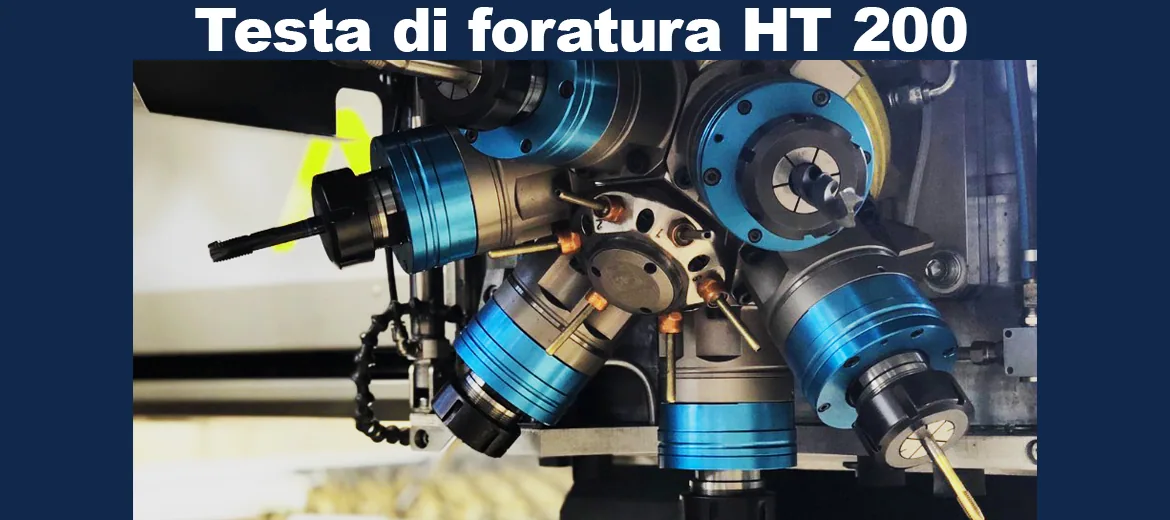

| Integrierbare Technologien und Optionen | • OFC: Autogenscheidbrennerschlitten für Dicken bis 150 mm • Revolverkopf zum Bohren/Gewindeschneiden: HT160 (6 Positionen ER32, bis Ø20 mm/M16) oder HT200 (6 Positionen ER40, bis Ø30 mm/M24) • Plasma-3D-Kopf für Fasen (Bevel Head) • MDS-Markierung: Filzstift (PMT), Plasma (PLM), Nadelpräger (PNM), Fräser (RMT) oder Tintenstrahldruck (INKM) • T.C.T. Tubocut: Automatisches Rohrschneiden Ø60-600 mm mit synchronisiertem Futter und Hebevorrichtung • Automatisches Palettenwechselsystem |
- NOVA 20x40 (2,0 x 4,0 m): Grundfläche 2700 x 5750 mm; Portalbreite 3350 mm
- NOVA 20x60 (2,0 x 6,0 m): Grundfläche 2700 x 8000 mm; Portalbreite 3350 mm
- NOVA 20x80 (2,0 x 8,0 m): Grundfläche 2700 x 10250 mm; Portalbreite 3350 mm
- NOVA 25x60 (2,5 x 6,0 m): Grundfläche 3200 x 8000 mm; Portalbreite 3850 mm
- NOVA 25x80 (2,5 x 8,0 m): Grundfläche 3200 x 10250 mm; Portalbreite 3850 mm
- NOVA 25x120 (2,5 x 12,0 m): Grundfläche 3200 x 13600 mm; Portalbreite 3850 mm
- NOVA 30x60 (3,0 x 6,0 m): Grundfläche 3700 x 8000 mm; Portalbreite 4350 mm
- NOVA 30x80 (3,0 x 8,0 m): Grundfläche 3700 x 10250 mm; Portalbreite 4350 mm
- NOVA 30x120 (3,0 x 12,0 m): Grundfläche 3700 x 13600 mm; Portalbreite 4350 mm
SOITAAB — eine italienische Industriegruppe und ein anerkannter internationaler Marktführer in der Entwicklung und Herstellung von High-Tech-CNC-Maschinen für das Thermische Schneiden (Plasma-, Autogen-, Wasserstrahl- und Laserschneiden) sowie von Industriebandsägen. Das Unternehmen liefert seine Anlagen seit vielen Jahren erfolgreich auf alle Kontinente. Die Tätigkeit des Unternehmens ist nach ISO 9001 zertifiziert, und im Werk in Mailand gibt es eine ständige Demonstrationsfläche, auf der Kunden aus aller Welt vor dem Kauf reale Testschnitte durchführen können.
