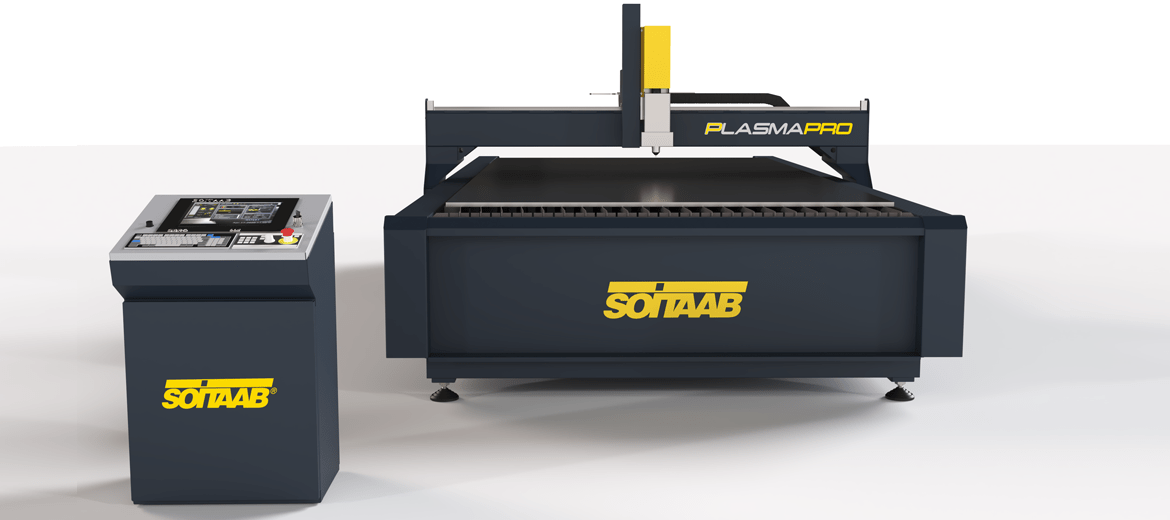

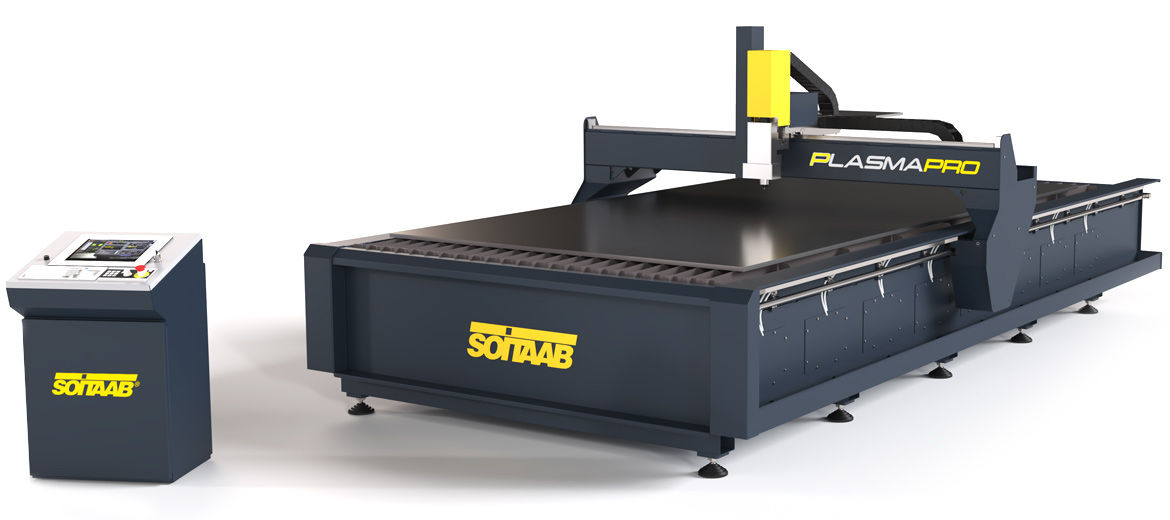

SOITAAB PLASMAtech Plasma PRO
Eine kompakte automatische Maschine, die einen Strahl aus ultraheißem Plasma für das schnelle und hochpräzise Schneiden von Teilen aus Metallblechen nutzt.
- „Alles-in-einem“-Multitasking: Die Maschinen sind in der Lage, das gesamte Spektrum technologischer Operationen auf einer einzigen Arbeitsfläche auszuführen – vom thermischen Schneiden und Markieren bis hin zu hochpräzisem Bohren, Gewindeschneiden, Senken und Fräsen.
- Hervorragende Steifigkeit und Präzision: Dank der extrem robusten Maschinenbettkonstruktion und des fortschrittlichen automatisierten Steuerungssystems werden absolute Positionierungsgenauigkeit und makellose Teilebearbeitungsqualität erreicht.
- Leistungsstarke Hochleistungsspindel: Eine mechanische Baugruppe auf Basis eines ISO-50-Koneus mit einem Drehmoment von bis zu 150 Nm und einer vertikalen Kraft von bis zu 10.000 N ermöglicht das schnelle Bohren von Löchern mit einem Durchmesser von bis zu 65 mm direkt während des Blechzuschnitts.
- Maximale Arbeitsautomatisierung: Das integrierte automatische Revolver-Werkzeugwechselsystem mit 8 Positionen und pneumatische Werkstückspannmittel minimieren die Notwendigkeit manueller Eingriffe und optimieren den Produktionszyklus.
- Hohe Wirtschaftlichkeit und Zuverlässigkeit: Ein einzigartiger Komplex aus Überwachungssensoren, Kollisionsschutzsystemen und Spannvorrichtungen garantiert Betriebsstabilität und senkt den Energieverbrauch der Ausrüstung erheblich.
| Merkmal | Wert |
|---|---|
| Maximale Positioniergeschwindigkeit | 20 m/min |
| CNC-System | Industrielle CNC mit 15-Zoll-Windows-Touchscreen |
| Antriebssystem | Bürstenloser Doppelantrieb (Brushless Dual Drive); digitale Motoren von Schneider Electric |

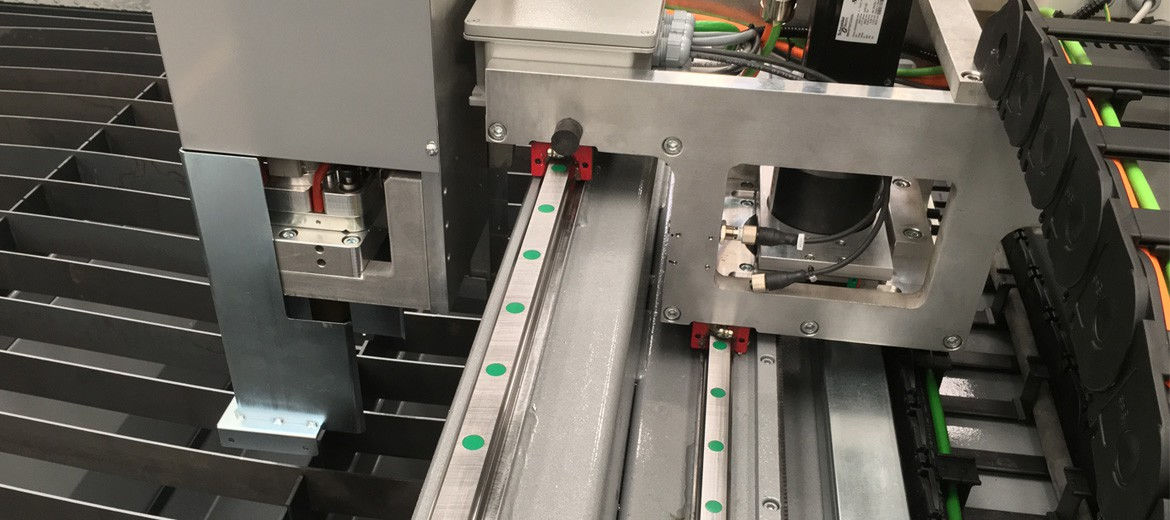

| Führungen | Doppelte Linearführungen auf der Querachse mit Schutzabdeckung |

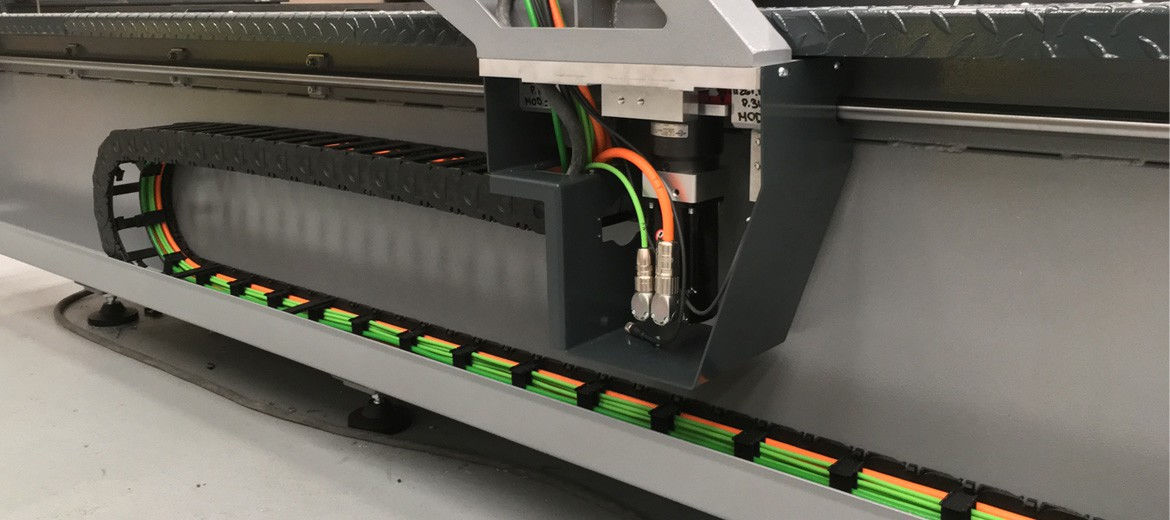

| Kabelkanal | Integrierte Power Track-Kabelkette für sicheres Kabelmanagement |
| Support und Höhensteuerung | Schlitten mit automatischer Lichtbogenspannungs-Höhensteuerung (AVC) und Kollisionsschutzsystem (Breakaway) |
| Sicherheit und Positionierung | Schutz vor Plasma-UV-Strahlung, Touch and Go-Laserdiode zur schnellen Erstpositionierung auf Blechen jeder Dicke |
| Plasmaschneidquelle | Kompatibel mit Powermax Sync-Generatoren mit einer Leistung von 45 bis 125/130 A (Modelle PWM 45, 65, 85, 105, 125) |
| Stromquellen-Layout | Spezielles, geschütztes hinteres Fach zur Unterbringung der Stromquelle direkt am Maschinenrahmen |
Verfügbare Standardgrößen des Arbeitsbereichs und Abmessungen des Modells PRO:
- Plasma PRO 15x30 — Schneidbereich 1,5 x 3 m (5 x 10 ft); Maschinenabmessungen 1960 x 4235 mm; Höhe 1830 mm; Portalbreite 2120 mm
- Plasma PRO 20x40 — Schneidbereich 2 x 4 m (6,5 x 13 ft); Maschinenabmessungen 3460 x 5360 mm; Höhe 1830 mm; Portalbreite 2610 mm
SOITAAB — eine italienische Industriegruppe und ein anerkannter internationaler Marktführer in der Entwicklung und Herstellung von High-Tech-CNC-Maschinen für das Thermische Schneiden (Plasma-, Autogen-, Wasserstrahl- und Laserschneiden) sowie von Industriebandsägen. Das Unternehmen liefert seine Anlagen seit vielen Jahren erfolgreich auf alle Kontinente. Die Tätigkeit des Unternehmens ist nach ISO 9001 zertifiziert, und im Werk in Mailand gibt es eine ständige Demonstrationsfläche, auf der Kunden aus aller Welt vor dem Kauf reale Testschnitte durchführen können.
