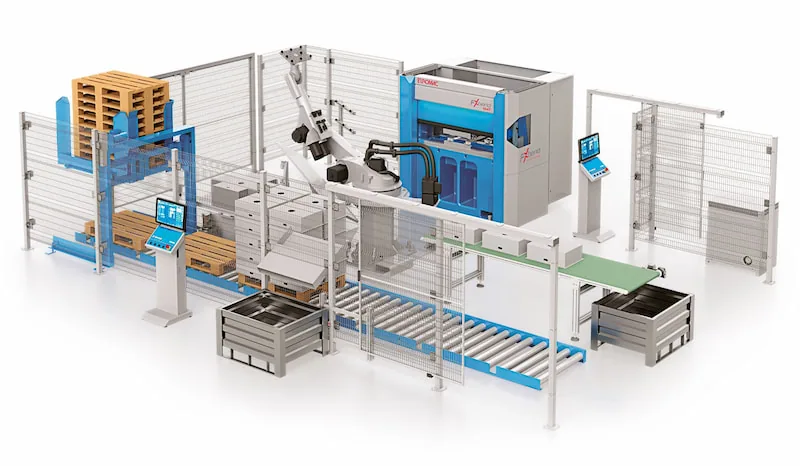

Euromac Fx Bend Cell 1547 MAX-KR
Maximale ausgestattete Roboterstation für die vollautonome Fertigung komplexer Teile ohne Bedienereingriff.

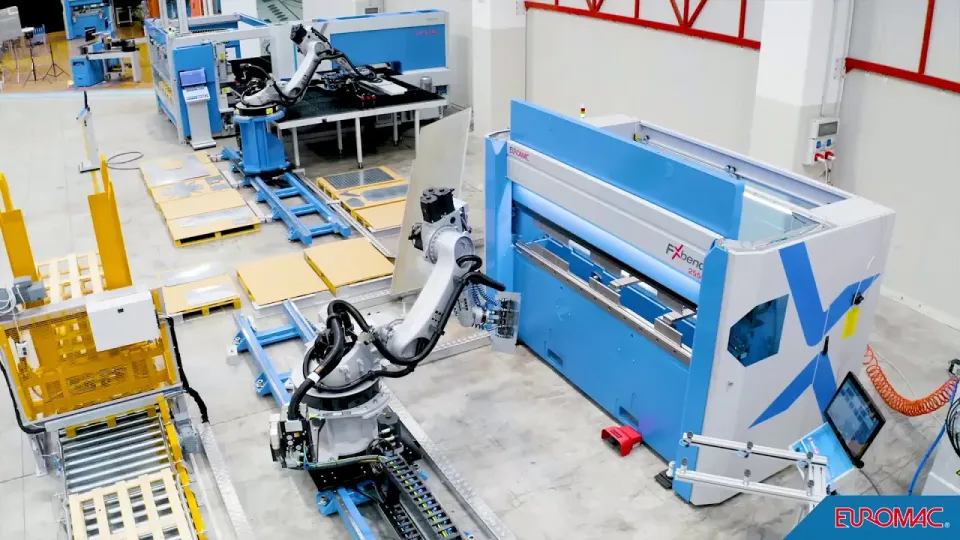

Die Produktlinie der automatisierten Biegezentren von Euromac bietet voll integrierte Lösungen, die hochpräzise elektrische Abkantpressen, mehrachsige Roboter und intelligente Software vereinen. Diese Systeme sind auf maximale Produktivität bei der Bearbeitung von Teilen jeder Größe ausgelegt und bieten eine flexible Anpassung an die spezifischen Produktionsaufgaben jedes Kunden.
Vollständige Integration „aus einer Hand“
Euromac entwickelt jedes Element der Struktur eigenständig – von der Mechanik der Presse und der Roboterintegration bis hin zur Steuerungssoftware, was perfekte Kompatibilität, Zuverlässigkeit und einfache Bedienung des Systems garantiert.
Euromac entwickelt jedes Element der Struktur eigenständig – von der Mechanik der Presse und der Roboterintegration bis hin zur Steuerungssoftware, was perfekte Kompatibilität, Zuverlässigkeit und einfache Bedienung des Systems garantiert.
Ultraschnelle Programmierung

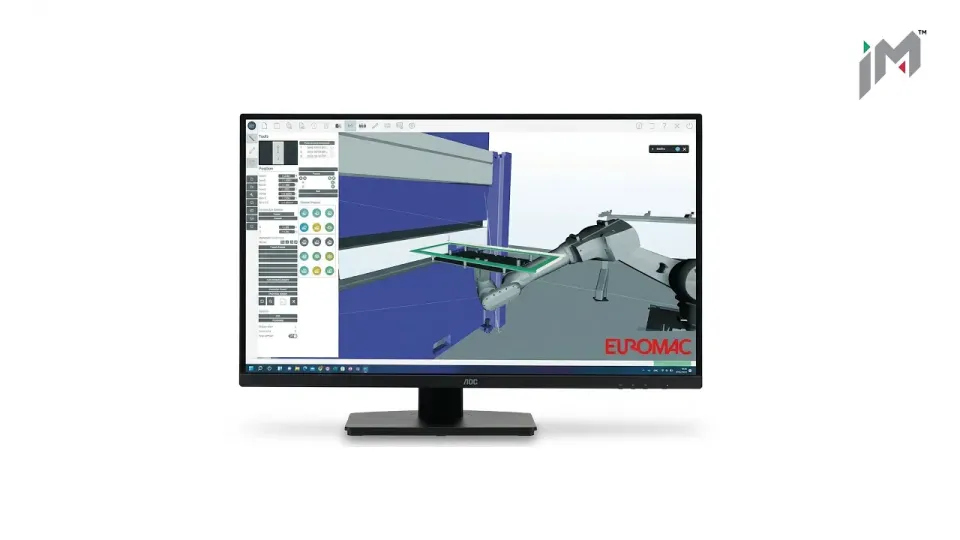

Die spezialisierte Software Fx Cell 3D ermöglicht die Offline-Einstellung des Roboters in kürzester Zeit, wodurch Stillstandzeiten beim Wechsel auf neue Produkte erheblich reduziert werden.
Die spezialisierte Software Fx Cell 3D ermöglicht die Offline-Einstellung des Roboters in kürzester Zeit, wodurch Stillstandzeiten beim Wechsel auf neue Produkte erheblich reduziert werden.
Makellose Präzision und Wiederholgenauigkeit

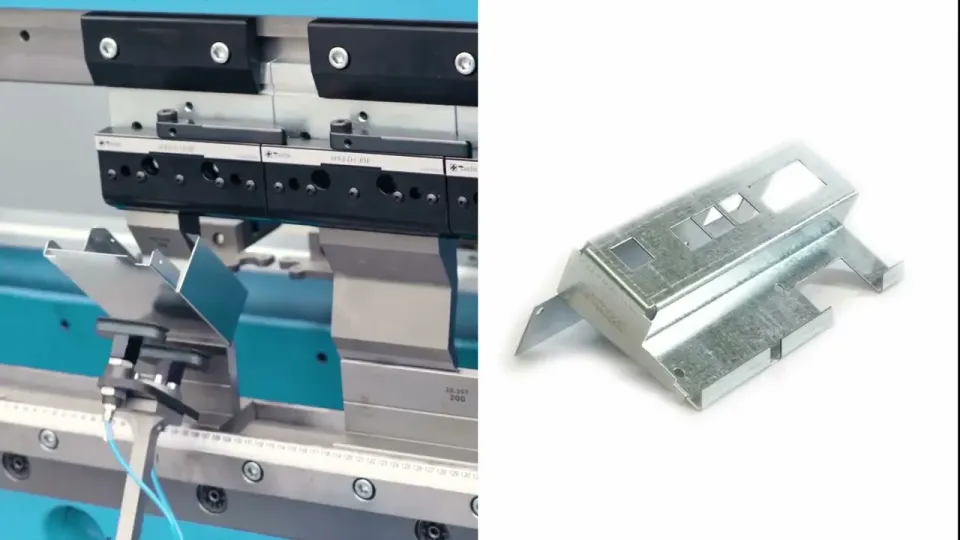

Die einzigartige „Active Fingers“-Technologie mit Selbstlernfunktion garantiert in Kombination mit präziser Winkelkontrolle eine gleichbleibende Biegequalität für jedes Teil einer Serie.
Die einzigartige „Active Fingers“-Technologie mit Selbstlernfunktion garantiert in Kombination mit präziser Winkelkontrolle eine gleichbleibende Biegequalität für jedes Teil einer Serie.
Maximale Betriebsautonomie

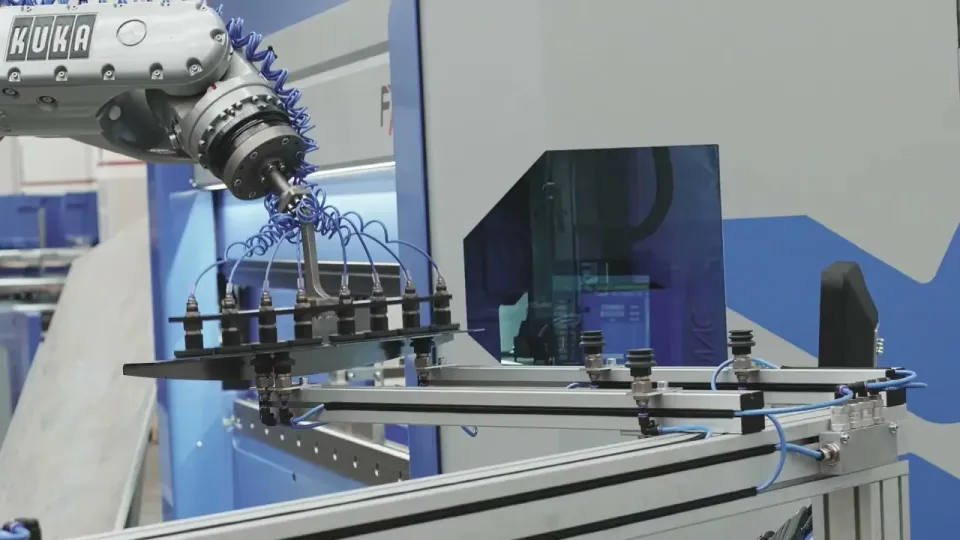

Automatische Werkzeug- und Greiferwechselsysteme sowie die Möglichkeit zur Installation von Vertikallagern mit 10 Paletten ermöglichen einen langen Betrieb des Komplexes nahezu ohne Bedienereingriff.
Automatische Werkzeug- und Greiferwechselsysteme sowie die Möglichkeit zur Installation von Vertikallagern mit 10 Paletten ermöglichen einen langen Betrieb des Komplexes nahezu ohne Bedienereingriff.
Vielseitigkeit bei Be- und Entladung
Das modulare Design bietet zahlreiche Lösungen für den Materialfluss – von gelochten Vorzentriertischen bis hin zu motorisierten Rollenbahnen und Sortiersystemen in Boxen.
Das modulare Design bietet zahlreiche Lösungen für den Materialfluss – von gelochten Vorzentriertischen bis hin zu motorisierten Rollenbahnen und Sortiersystemen in Boxen.
| Technische Daten | Zelle 1547 |
| Max. Biegekraft (kN) | 470 |
| Biegelänge (mm) | 1530 |
| Einbauhöhe | |
| Wila-Klemmung (Matrizenhalter - zu Stempelhalter) (mm) | 360 |
| Promecam-Klemmung (Matrizenhalter - zu Stößel) (mm) | 440 |
| Hub Y-Achsen (mm) | 240 |
| Geschwindigkeit Y-Achsen (mm/s) | 200 |
| Max. Biegegeschwindigkeit Automatikmodus (mm/s) | 36 |
| Max. Biegegeschwindigkeit manueller Modus (mm/s) | 10 |
| Roboter | |
| Max. Reichweite (mm) | 2233 |
| Max. Traglast inkl. Greifer (kg) | 70 |
| Anzahl der Achsen | 6 |
| Wiederholgenauigkeit (mm) | +-0.06 |
| FX Zelle | |
| Beladung | |
| Max. Teileabmessung 1 Stapel (mm) | 1500x1000 |
| Min. Teileabmessung (mm) | 50x100 |
| Max. Stapelhöhe (mm) | 300 |
| Entladung | |
| Bandförderer Max. Teileabmessung (mm) | 1000 x 600 x h 300 |
| Bandförderer Pufferlänge (mm) | 600 Entladung + 600 |
| Bereich für Schwerkraftentladung (mm) | 1200x800 |
| Anschlusswert (kVA) | 6 |
| Ca. Gewicht (kg) | 7000 |

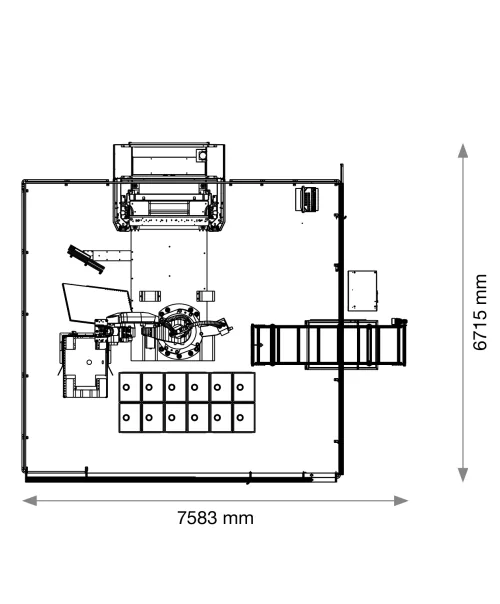

Zelle für kleine und mittlere Werkstücke mit hoher Produktionskapazität. Die Zelle besteht aus:
-
Fx Bend mit 6-Achsen-Hinteranschlag
-
Roboter 20/70/120 kg
-
In die Maschine integrierte Roboterbasis
-
Zentriertisch
-
Wendestation
-
Doppelblechkontrolle
-
Beladestation mit 2 Tischen von 1500 x 800 mm
-
Entladung:
-
Palettierung auf 2 Europaletten
-
Automatisches Förderband zur Entladung in einen Behälter (optional)
-
