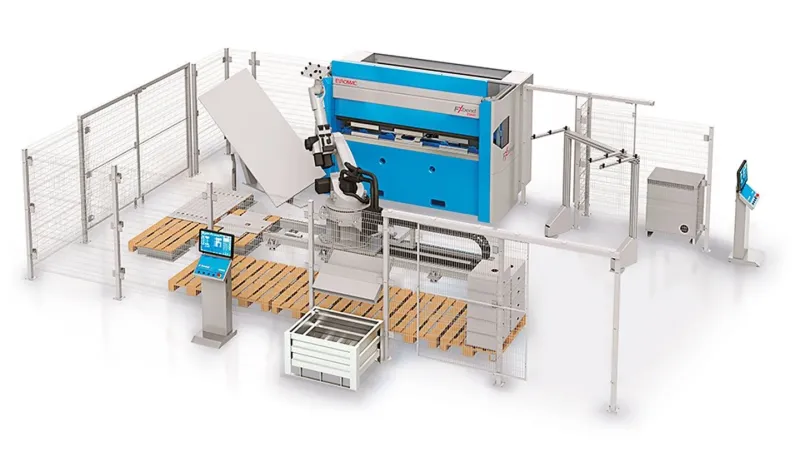

Euromac Fx Bend Cell 3100 STANDARD-KR
Diese großformatige, auf Schienen montierte Anlage wurde speziell für das automatische Biegen von großformatigen Bauteilen mit einer Länge von bis zu 3 Metern entwickelt, die manuell nur sehr schwer zu bearbeiten sind.
Die Produktlinie der automatisierten Biegezentren von Euromac bietet voll integrierte Lösungen, die hochpräzise elektrische Abkantpressen, mehrachsige Roboter und intelligente Software vereinen. Diese Systeme sind auf maximale Produktivität bei der Bearbeitung von Teilen jeder Größe ausgelegt und bieten eine flexible Anpassung an die spezifischen Produktionsaufgaben jedes Kunden.
Vollständige Integration „aus einer Hand“
Euromac entwickelt jedes Element der Struktur eigenständig – von der Mechanik der Presse und der Roboterintegration bis hin zur Steuerungssoftware, was perfekte Kompatibilität, Zuverlässigkeit und einfache Bedienung des Systems garantiert.
Euromac entwickelt jedes Element der Struktur eigenständig – von der Mechanik der Presse und der Roboterintegration bis hin zur Steuerungssoftware, was perfekte Kompatibilität, Zuverlässigkeit und einfache Bedienung des Systems garantiert.
Ultraschnelle Programmierung
Die spezialisierte Software Fx Cell 3D ermöglicht die Offline-Einstellung des Roboters in kürzester Zeit, wodurch Stillstandzeiten beim Wechsel auf neue Produkte erheblich reduziert werden.
Die spezialisierte Software Fx Cell 3D ermöglicht die Offline-Einstellung des Roboters in kürzester Zeit, wodurch Stillstandzeiten beim Wechsel auf neue Produkte erheblich reduziert werden.
Makellose Präzision und Wiederholgenauigkeit
Die einzigartige „Active Fingers“-Technologie mit Selbstlernfunktion garantiert in Kombination mit präziser Winkelkontrolle eine gleichbleibende Biegequalität für jedes Teil einer Serie.
Die einzigartige „Active Fingers“-Technologie mit Selbstlernfunktion garantiert in Kombination mit präziser Winkelkontrolle eine gleichbleibende Biegequalität für jedes Teil einer Serie.
Maximale Betriebsautonomie
Automatische Werkzeug- und Greiferwechselsysteme sowie die Möglichkeit zur Installation von Vertikallagern mit 10 Paletten ermöglichen einen langen Betrieb des Komplexes nahezu ohne Bedienereingriff.
Automatische Werkzeug- und Greiferwechselsysteme sowie die Möglichkeit zur Installation von Vertikallagern mit 10 Paletten ermöglichen einen langen Betrieb des Komplexes nahezu ohne Bedienereingriff.
Vielseitigkeit bei Be- und Entladung
Das modulare Design bietet zahlreiche Lösungen für den Materialfluss – von gelochten Vorzentriertischen bis hin zu motorisierten Rollenbahnen und Sortiersystemen in Boxen.
Das modulare Design bietet zahlreiche Lösungen für den Materialfluss – von gelochten Vorzentriertischen bis hin zu motorisierten Rollenbahnen und Sortiersystemen in Boxen.
| Technische Daten | cell 3100 |
| Max. Presskraft (kN) | 1000 |
| Biegelänge (mm) | 3060 |
| Einbauhöhe | |
| Willa Klemmung (Matrizenhalter - Stempelhalter) (mm) | 520 |
| Hub Y-Achsen (mm) | 250 |
| Geschwindigkeit Y-Achsen (mm/s) | 220 |
| Max. Biegegeschwindigkeit Automatikbetrieb (mm/s) | 36 |
| Max. Biegegeschwindigkeit manueller Modus (mm/s) | 10 |
| Roboter | |
| Max. Reichweite (mm) | 2233 |
| Max. Traglast inkl. Greifer (kg) | 70 |
| Anzahl der Achsen | 7 |
| Wiederholgenauigkeit (mm) | +-0.06 |
| FX Cell | |
| Beladung | |
| Max. Teileabmessung 1 Stapel (mm) | 3000 x 1000 |
| Min. Teileabmessung (mm) | 50 x 100 |
| Maximale Stapelhöhe (mm) | 300 |
| Entladung | |
| Fläche für Schwerkraftentladung (mm) | 1200 x 800 |
| Anschlusswert (kVa) | 6 |
| Gewicht ca. (kg) | 9500 |
Zelle für mittlere und große Teile mit hoher Produktionskapazität. Die Zelle umfasst:
-
Fx Bend mit 6-Achsen-Hinteranschlag
-
Robot 20/70/120 Kg auf Schiene
-
Zentriertisch
-
Doppelblechkontrolle
-
Ladestation für Großteile
-
Entladung:
-
Palettierung auf bis zu 7 Europaletten.
-
Automatisches Band mit Entladung in Kisten (optional).
-
-
Wendesystem
