Lantek Flex3D Tubes
3D-CAD/CAM-Softwaresystem für Konstruktion, Nesting und Zuschnitt von Rohrteilen.
Einfache, flexible Konstruktion
Lantek Flex3D Tubes lässt sich mit verschiedenen Importern für Rohrgeometrien wie SAT und IGES integrieren. Die Software macht die 3D-Konstruktion einfach und intuitiv und vermittelt ein realistisches Bild des resultierenden Profils, das später auf der Maschine geschnitten wird.Das System ist parametrisch und ermöglicht es dem Anwender, die Werte aller zuvor ausgeführten Operationen zu ändern, einschließlich der Ausgangsparameter jedes Rohrs (Verlängern, Kürzen, Durchmesseränderung).

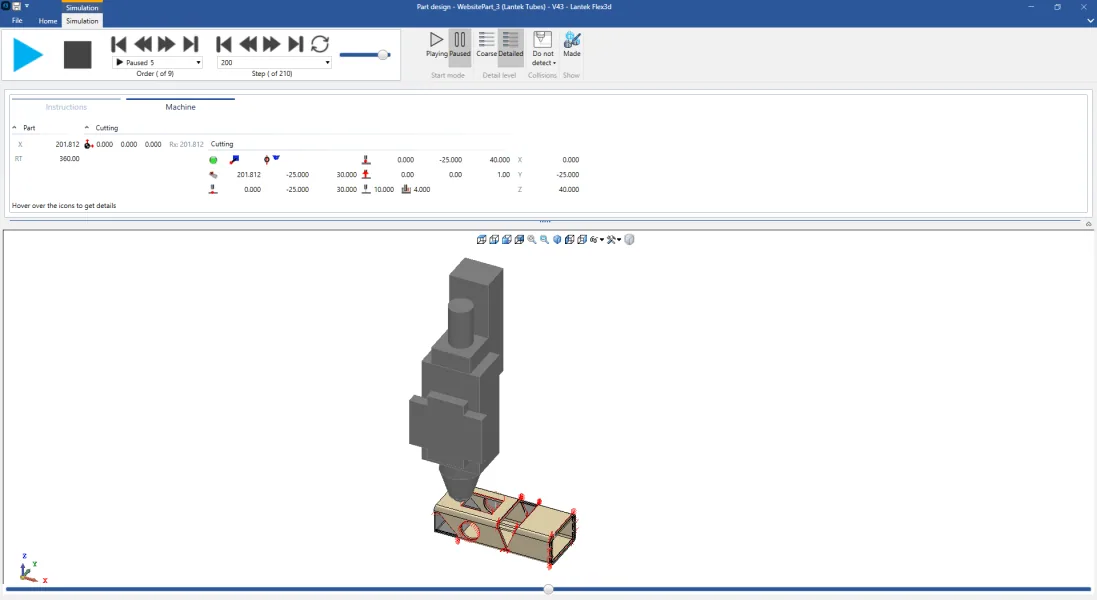

Nach Abschluss der Konstruktion kann der Anwender die Optimierung des Rohrs (Nesting) und den Weg des Schneidkopfs simulieren. Die Software erzeugt direkt das NC-Programm, um diese Optimierung an die Maschine zu senden.
Technische Merkmale
- Realistische Darstellung des erwarteten Ergebnisses am Bildschirm.
- Exakte Darstellung des Rohrs und 3D-Simulation jedes Prozesses – dadurch weniger Fehler.
- Einfache Handhabung und Bearbeitung der Konstruktion mit Zoom-, Ansichts- und Drehfunktionen.
- Möglichkeit, Standardrohre nach Anforderung zu erstellen.
- Neben runden, rechteckigen und dreieckigen Rohren können auch bedarfsgerechte Rohrtypen aus 2D-Konturen konstruiert werden.
- Konstruktion oder Import beliebiger Geometrien, um mit den 2D-Konstruktionsoptionen jede Art von Ausschnitt oder Beschnitt zu erzeugen.
- Lantek Flex3D Tubes ist vollständig in die Lantek-Managementsysteme Lantek Manager / Lantek Integra integriert.

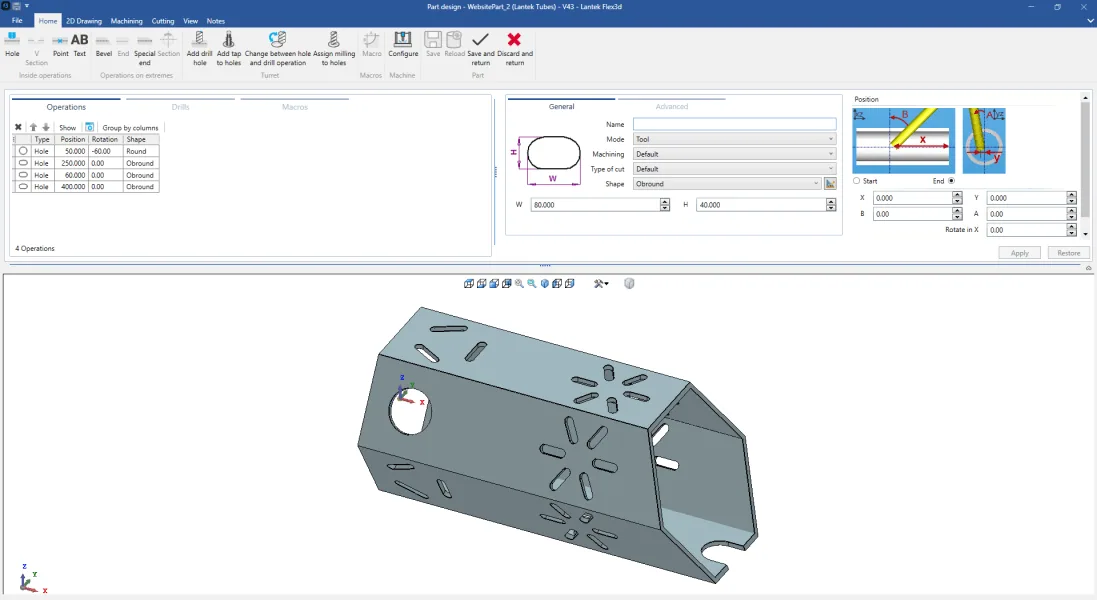

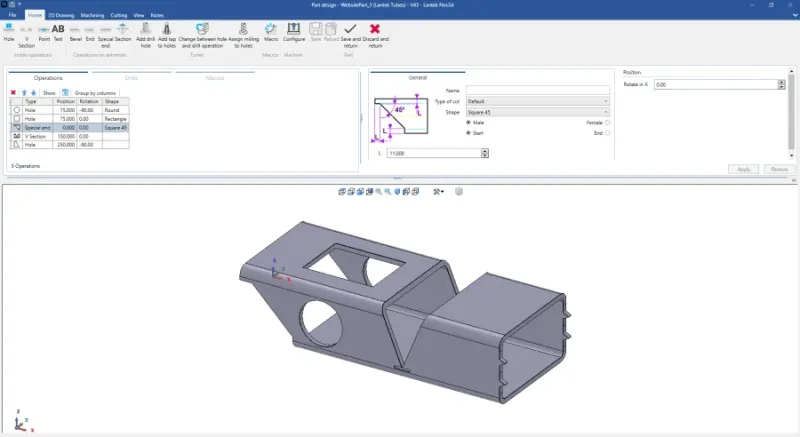

Konstruktionsmöglichkeiten
- Vollständige oder teilweise Fasen an beiden Rohrenden
- Erstellung beliebiger Konturen (rund, rechteckig, dreieckig usw.), durch eine oder beide Wandungen projiziert, an jeder Stelle des Rohrs und in jedem Winkel
- Verschiedene Optionen zum Kopieren von Elementen und Operationen (linear, kreisförmig, im Raster)
- Visuelle Erkennung von Verschneidungen und Operationen mit einfacher Berechnung der Verschneidung zweier Rohre
- Projektion oder Abbildung von 2D-Geometrie auf die Rohroberfläche
- Prüfung und Änderung von Daten jederzeit im Operationsbaum

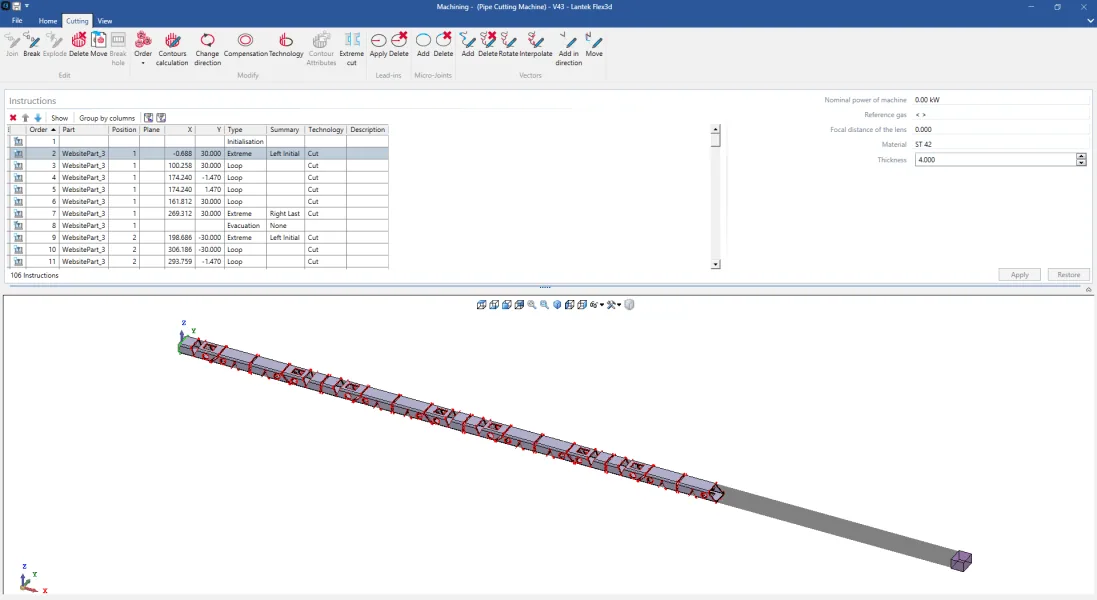

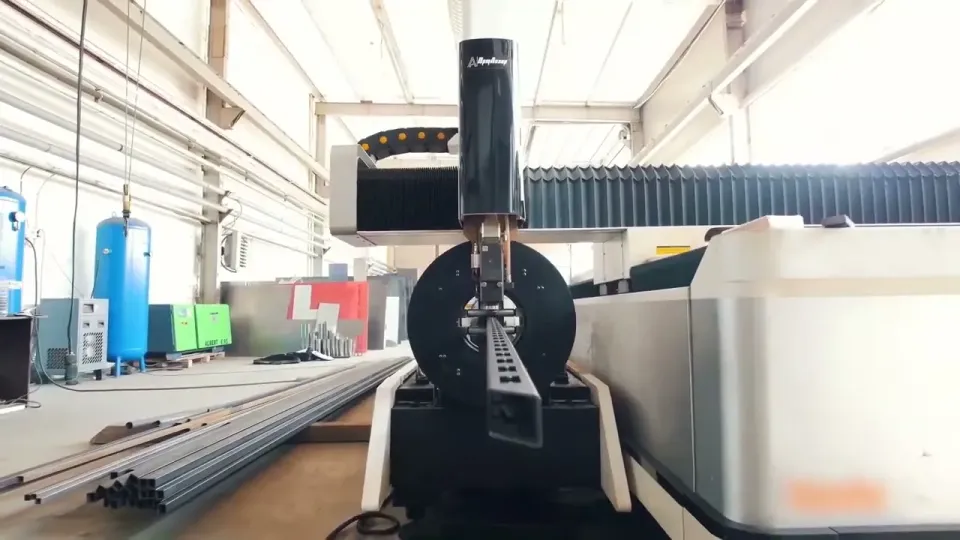

Optimieren und Schneiden des Rohrs
Lantek Flex3D Tubes ermöglicht dem Anwender die bestmögliche Optimierung sowohl des Rohrs selbst als auch der NC-Dateierzeugung für die Maschine. Die Optimierung erfolgt durch automatischen Import von Profilen aus dem Lager oder durch Berechnung des Beschaffungsbedarfs. Weitere Funktionen:- Restverwaltung
- Lagerhaltung und Wiederverwendung
- Automatisches, halbautomatisches oder manuelles 3D-Nesting
- Automatische oder manuelle Erzeugung von An- und Abfahrten
- Unterstützung von Maschinen mit unterschiedlicher Achsanzahl
- Vielseitige Umgebung für die Bearbeitung in 2D oder 3D
