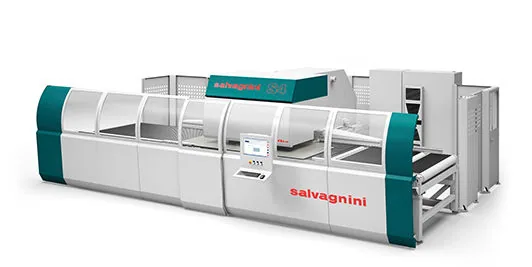

Salvagnini S4Xe.40

Salvagnini S4 ist ein fortschrittliches Stanz- und Schneidzentrum, das alle Phasen der Blechbearbeitung, vom Beladen bis zur Trennung der fertigen Teile, in einem einzigen automatisierten Ablauf vereint. Die modulare Systemarchitektur ermöglicht eine flexible Konfiguration entsprechend den Anforderungen einer bestimmten Produktion und bietet die Wahl zwischen fünf Stanzkopfmodellen sowie ein breites Spektrum an Automatisierungseinrichtungen für den autonomen Betrieb oder die Integration in Linien.

Multipress-Kopf
Die patentierte Konstruktion fasst bis zu 96 Werkzeuge, die stets einsatzbereit sind und sofort aktiviert werden, wodurch Stillstandszeiten für Werkzeugwechsel und Umrüstungen im Zyklus vollständig entfallen.

Integrierte Pressscheren
Der Einsatz von zwei unabhängigen orthogonalen Klingen anstelle der Teiletrennung durch Stanzen beschleunigt den Prozess erheblich, verbessert die Kantenqualität und ermöglicht eine materialabfallfreie Bearbeitung.

Manipulator
Ein hochpräziser Manipulator mit unabhängigen Klemmen gewährleistet eine perfekte Positionierung und ermöglicht die Bearbeitung von Blechen ohne Umspannen, wobei die Bewegungsdynamik automatisch an Gewicht und Abmessungen des Werkstücks angepasst wird.

Technische Spezifikationen
Maximale Blechabmessungen	(mm)	4064 x 1650
Maximale Blechdiagonale	(mm)	4386
Minimale Blechabmessungen	(mm)	370 x 300
Stanzen
Technologie	Mehrfachstanzkopf
Werkzeugwechselzeit (s)	0 (jedes Werkzeug ist immer einsatzbereit)
Gleichzeitige Aktivierung von zwei oder mehr Werkzeugen	ja
Maximale Materialstärke:
Aluminium, UTS 265 N/mm2	38500 psi	5.0
Stahl, UTS 410 N/mm2	59500 psi	3.5
Edelstahl, UTS 610 N/mm2	87000 psi	2.0
Minimale Materialstärke	(mm)	0.5
Typ des Mehrfachstanzkopfs		H2	H3	H4	H5	H6
Max. Anzahl der Stempel im Kopf		76	96	72	64	84
Scheren
Technologie	unabhängige oder simultane Schnitte in X und Y
Einstellung des Messerspiels	automatisch
Länge der Schermesser X x Y	(mm)	500 x 500
Maximale Materialstärke:
Aluminium, UTS 265 N/mm2	38500 psi	5.0
Stahl, UTS 410 N/mm2	59500 psi	3.5
Edelstahl, UTS 610 N/mm2	87000 psi	2.0
Minimale Materialstärke	(mm)	0.5
Dynamik
Maximale Geschwindigkeit:
X-Achse	(m/min)	132
Y-Achse	(m/min)	96
Geschwindigkeit bei simultaner Achsbewegung	(m/min)	163
Maximale Beschleunigung:
X-Achse	(m/s2)	30
Y-Achse	(m/s2)	15
Verbrauch
Stromverbrauch im Zyklus (S4Xe+Chiller)	(kW)	21.6
Stromverbrauch im Stand-by	(kW)	0.7

Salvagnini ist eine legendäre italienische Marke, die seit 1978 dank mutiger Innovationen die Regeln in der Blechbearbeitungsindustrie bestimmt. Heute arbeiten ihre intelligenten Systeme in 66 Ländern weltweit und helfen Unternehmen aus unterschiedlichsten Bereichen – von der Aufzugsproduktion bis hin zur Designmöbelfertigung – Produkte mit unglaublicher Geschwindigkeit herzustellen.
Der Hersteller setzt auf vollständige Automatisierung und „smarte“ adaptive Technologien, die es den Anlagen ermöglichen, das Metall buchstäblich zu „fühlen“ und selbst im Dauerbetrieb fehlerfrei zu arbeiten. Das sind nicht nur Maschinen, sondern ein globales Ökosystem der Effizienz, das selbst komplexeste Produktionsaufgaben in einen einzigen einfachen und vollständig automatisierten Prozess verwandelt.
