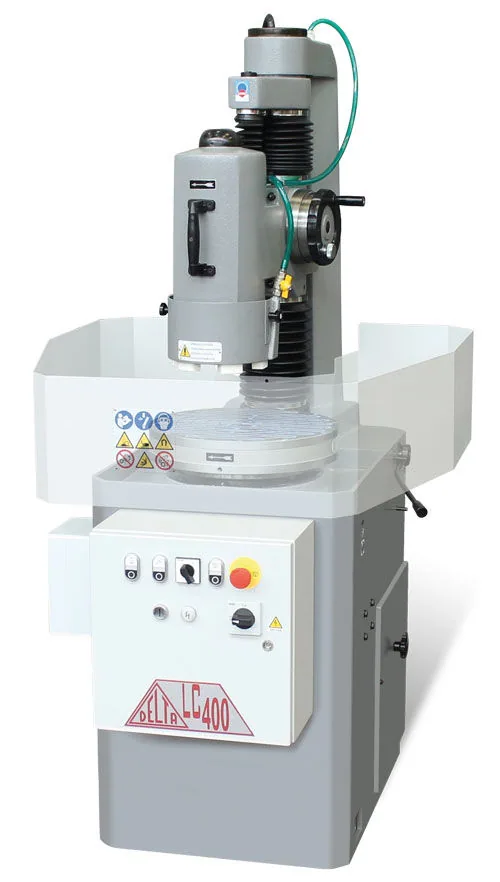

Delta Elle LC400
Rundtisch-Flachschleifmaschine zur hochpräzisen Planbearbeitung von Scheiben, Flanschen und anderen kreisförmigen Metallteilen, die eine perfekte Planheit erfordern.
- Maximale Konstruktionssteifigkeit: Das Maschinenbett und die Hauptkomponenten werden aus zertifiziertem, hochwertigem Gusseisen mit vergrößerter Wandstärke und speziellen Versteifungsrippen gegossen, was absolute Stabilität und schwingungsfreies Arbeiten garantiert.
- Präzisionsspindel aus eigener Entwicklung: Der Schleifkopf ist mit einer hauseigenen Delta-Elektrospindel ausgestattet, die auf Hochpräzisionslagern montiert wird und einer obligatorischen dynamischen Auswuchtung auf modernen elektronischen Geräten unterliegt.
- Perfekte Geometrie und mikrometrische Genauigkeit: Spezielle Einstellvorrichtungen gewährleisten die strikte Rechtwinkligkeit des Kopfes zum Arbeitstisch. Für schnelles Arbeiten ist ein Eilgang der Vertikalzustellung vorgesehen, und ein praktischer Skalenring mit Rastung ermöglicht eine einfache mikrometrische Feineinstellung mit einer Genauigkeit von bis zu 0,01 mm.
- Vielfältige Konfigurationen für jede Aufgabe: In einer Serie bietet die Marke fünf Modelle mit drei Arten von Arbeitstischen zur Auswahl — feststehend, rotierender Rundtisch oder ein einzigartiger synchronisierter Schwenktisch.
- Seit Jahrzehnten bewährte Qualität: Seit der Herstellung der ersten Vertikalmaschinen im Jahr 1955 hat Delta weltweit mehr als 20.000 Anlagen geliefert, sich den Ruf eines Marktführers erarbeitet und Goldmedaillen für technologischen Fortschritt gewonnen.
| Parameter | Wert |
|---|---|
| Arbeitstischtyp | Rundtisch (drehbar) |
| Abstand zwischen Säulenachse und Schleifscheibenachse | 315 mm |
| Max. Abstand von der Magnetplatte (Standard) zur Schleifscheibe | 205 mm |
| Max. Abstand von der Tischoberfläche zur Schleifscheibe | nicht zutreffend |
| Max. Schleiffläche | ø 400 mm |
| Durchmesser der Elektromagnetplatten (verfügbare Optionen) | 300 und 400 mm |
| Eilgang pro Handradumdrehung | 2 mm |
| Mikrometriche Zustellung über Klinke (Skala) | 0,01 mm |
| Abmessungen der Topfschleifscheibe | 200 x 80 x 78 mm |
| Abmessungen der Schleifsegmente | 50 x 20 x 90 mm |
| Schleifscheibendrehzahl | 2840 U/min |
| Tischdrehzahl (Standard) | 20 und 40 U/min (zweistufiger Motor) |
| Tischdrehzahl (mit optionalem Variator L13) | von 2 bis 30 U/min |
| Leistung des Spindelmotors (Schleifscheibe) | 3 kW / 4 PS |
| Leistung des Rundtischmotors | 0,33–0,48 kW / 0,45–0,65 PS |
| Leistung der Kühlmittelpumpe | 0,06 kW / 0,08 PS |
| Gewicht der Maschine | 680 kg |
| Gesamtabmessungen der Maschine (L x B x H) | 1050 x 950 x 1750 mm |
