Lantek Flex3D 5x

Caractéristiques techniques

• Formats de solides et de surfaces pris en charge : SAT, IGES, VDA, STEP, Parasolid, CATIA, SolidWorks, Solid Edge, Inventor, NX et ProE (Creo Elements)
• Peut partager une base de données commune de machines et de matériaux avec Lantek Expert
• Détection automatique du contour de découpe et de l'épaisseur de la pièce
• Nombreuses options pour positionner la pièce sur la table de la machine
• Différentes qualités de coupe peuvent être définies par contour ou par portion d'un même contour
• Nombreuses possibilités de modifier la position de la tête en chaque point
• Entrées, sorties et micro-attaches
• Mouvements rapides ajustés automatiquement ou manuellement
• Simulation de l'environnement de travail complet : pièce, table, montages, etc.

Calcul automatique des montages

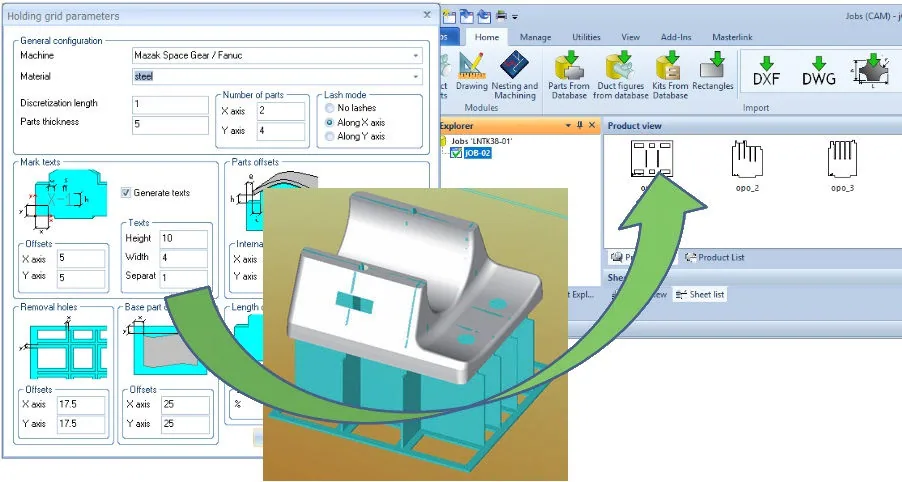

Lantek Flex3D 5x génère automatiquement les montages nécessaires au positionnement correct de la pièce sur la table de la machine. En se basant sur la position et la hauteur souhaitées de la pièce au-dessus de la table de découpe, le système propose une grille de maintien modifiable, dans laquelle l'utilisateur peut choisir le nombre de supports qui maintiendront la pièce ainsi que leur emplacement.

Une fois la grille de maintien appropriée définie, Lantek Flex3D 5x génère les solides nécessaires au positionnement de la pièce sur la table. Le calcul automatique des montages tient compte des contours de découpe, de sorte que les montages calculés n'interfèrent ni avec la tête de découpe ni avec les trous à découper. Cela permet d'économiser un temps machine précieux, habituellement consacré à la vérification des programmes sur la machine.

Ces montages peuvent être contrôlés en mode 3D. La conception ou la position des montages peut être modifiée et recalculée à tout moment du processus.

Usinage

Lantek Flex3D 5x détecte automatiquement tous les contours de découpe de la pièce et permet leur usinage automatique ou semi-automatique. L'utilisateur peut également choisir les qualités à appliquer à chaque contour. Les séquences d'usinage automatiques et l'intelligence du modèle sont générées quelle que soit l'origine des données de CAO 3D. Ainsi, Lantek Flex3D 5x permet de fabriquer des produits directement à partir des données de conception, en éliminant les erreurs potentielles.

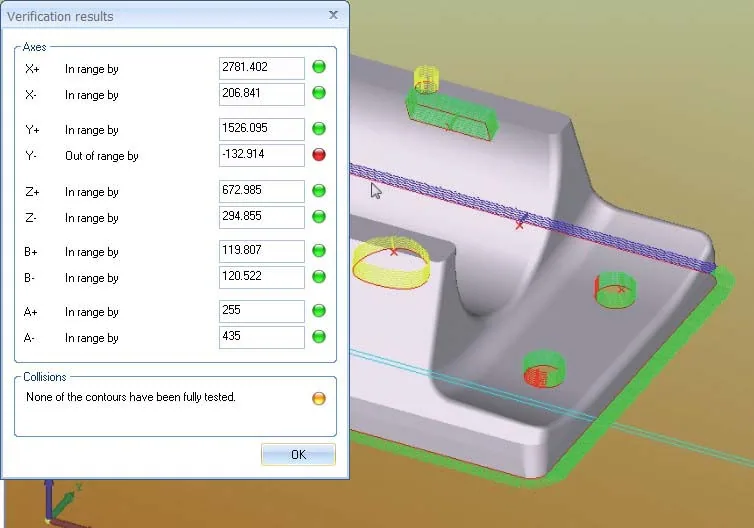

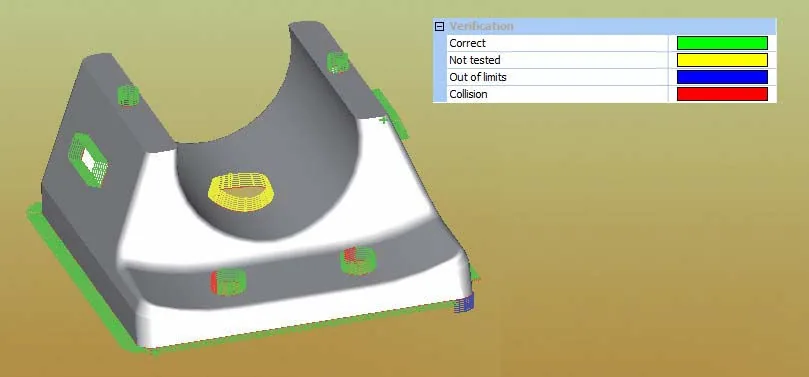

Après l'usinage, le système permet de simuler l'ensemble de l'environnement de travail. Le logiciel et les post-processeurs comprennent un modèle 3D de la machine et de la tête de découpe correspondantes. Lantek Flex3D 5x permet de modifier entièrement la direction de coupe. Tout vecteur de coupe peut être modifié, supprimé ou inséré en tout point du contour, ce qui évite les mouvements et positions indésirables.
