Qu'est-ce qu'une presse à poinçonner et comment fonctionne-t-elle?

Les fabricants de tôles métalliques utilisent une grande variété d'outils et de machines pour former les matériaux dans différentes formes et tailles. La découpe précise et répétée est mieux réalisée à l'aide d'équipements spécialisés, y compris le cisaillement, le guillotinage, la découpe au laser, la découpe au plasma, etc. La presse à poinçonner est une autre excellente option pour gérer la découpe du métal, et nous examinons en détail son fonctionnement.

Qu'est-ce qu'une presse à emboutir (Punch Press)?

Une presse à emboutir est une grande machine dotée d'un vérin à commande hydraulique en partie supérieure. Ces grandes machines utilisées par les fabricants ont la capacité de poinçonner des trous à grande vitesse. Lorsque le vérin (ram) est engagé, le métal est comprimé contre une matrice fixe et stationnaire, créant un trou dans le métal. Les presses à emboutir sont un excellent moyen de couper ces matériaux plus durs, assurant la sécurité tout au long du processus.

Composants d'une presse à emboutir:

La presse à emboutir est composée de divers éléments essentiels, notamment :

Base/Bâti (Base/bed): La partie la plus basse du châssis qui offre un support à la pièce à travailler, maintenant les matrices et autres mécanismes de la presse.
Châssis (Frame): Fournit le support structurel à la presse, abritant les mécanismes d'entraînement du vérin et le mécanisme de commande. Il est divisé en la partie supérieure (couronne) et la partie inférieure (bâti).
Volant d'inertie (Flywheel): Agit comme un dispositif de stockage d'énergie, assurant une vitesse constante du vérin et prévenant les fluctuations.
Freins (Brakes): Essentiels pour la sécurité, avec deux types – standard (amène rapidement l'arbre de transmission à l'arrêt en le déconnectant du volant) et d'urgence (fournit une puissance de freinage plus forte avec un interrupteur de coupure de courant).
Plaque de support (Bolster plate): Une plaque épaisse fixée à la base de la presse pour sécuriser la partie inférieure de la matrice.
Bielle (Pitman): Relie le vérin et le vilebrequin.
Vérin (Ram): Le principal composant de fonctionnement de la presse, se déplaçant de haut en bas entre les guides avec une longueur de course et une force spécifiques. Il peut être ajusté pour différentes exigences, le poinçon (punch) étant fixé à la partie inférieure du vérin.
Mécanisme d'entraînement (Driving mechanism): Utilise un vilebrequin pour alimenter le vérin, transférant la puissance du moteur.
Mécanisme de commande (Controlling mechanism): Permet un fonctionnement précis de la presse dans des conditions contrôlées, ajustant la longueur et la puissance de la course du vérin. Un embrayage dans le système d'entraînement désengage le transfert de puissance, tandis que les microprocesseurs offrent un contrôle d'automatisation fiable et précis.

Types de presses à emboutir

Divers types de presses à emboutir sont utilisés dans la production, chacun avec ses propres spécifications uniques. Ceux-ci comprennent :

Entraînement par volant d'inertie (Flywheel drive): Bien que la plupart des presses à emboutir soient de nos jours à commande hydraulique pour des raisons de commodité, dans le passé, un volant d'inertie en rotation constante fournissait la puissance au vérin. Le volant d'inertie entraîne le vérin à l'aide d'un bras "pitman" (bielle). Historiquement, les volants étaient entraînés par une courroie d'entraînement en cuir qui était connectée à l'arbre de ligne.
Entraînement mécanique (Mechanical drive): C'est un type de presse à emboutir couramment utilisé dans le processus d'assemblage. Il existe deux variations de presses à emboutir mécaniques, qui se distinguent par leur embrayage ou leur système de freinage. Les presses plus anciennes emploient une presse à révolution complète (embrayage ouvert), qui nécessite une révolution complète du vilebrequin pour arrêter le processus. Cela peut être très dangereux sans protocoles de sécurité stricts en place. De nombreux pays ont des exigences de santé et de sécurité strictes pour l'utilisation de telles machines. D'autre part, les presses à révolution partielle peuvent interrompre le vérin à tout moment de sa rotation, offrant un niveau de sécurité plus élevé.
Entraînement hydraulique (Hydraulic drive): Ces presses utilisent un cylindre hydraulique pour alimenter le vérin. Le vérin monte et descend sous le contrôle de vannes.
Entraînement servo (Servo drive): Dans ce système de presse, le frein et l'embrayage d'origine sont combinés avec le système de vérin hydraulique. Il offre un coût de maintenance significativement plus faible car il ne nécessite pas de système hydraulique ni de refroidisseur d'huile.

Principes de fonctionnement d'une presse à emboutir

De nombreuses industries utilisent cet équipement efficace pour fabriquer divers produits, mais comment fonctionnent-elles exactement? Les presses à emboutir fonctionnent de manière similaire à une perforatrice standard utilisée sur le papier, en pressant une forme vers le bas dans le matériau pour créer une coupe nette en exerçant une pression sur la matrice (die) fixée à la presse. Ce processus implique deux composants principaux: le poinçon (punch) et la matrice (die). Le poinçon est connecté au vérin (ram) de la machine, tandis que la matrice est fixée à un bâti/enclume avec une surface plane perpendiculaire au chemin du vérin, entraînant la formation d'un trou. Les presses à emboutir sont généralement alimentées par des moteurs électriques avec des besoins en puissance intermittents. Un volant d'inertie est lié à l'arbre d'entraînement, stockant l'énergie lorsque la machine n'est pas utilisée entre les coupes et la libérant vers l'arbre pendant le poinçonnage.

Avantages d'une presse à emboutir

Les presses à emboutir offrent l'avantage d'une coupe extrêmement précise. Les divers composants travaillent ensemble pour stabiliser la pièce à usiner, permettant une manipulation soigneuse du matériau. Les machines fonctionnent de manière fiable, avec des dispositifs de sécurité intégrés pour assurer le plus haut niveau de sécurité pour les opérateurs. Les presses à emboutir sont réputées pour leur productivité élevée, leur précision et leur capacité à travailler en continu. En minimisant le besoin de travail manuel, elles s'avèrent efficaces en termes de rendement de travail et de coûts. À mesure que la technologie progresse, les machines entièrement automatisées aident à réduire les coûts tout en améliorant la valeur et l'efficacité.

Italian Machinery Association propose une large sélection de presses à emboutir EUROMAC. La recherche constante et l'innovation technologique ont permis à Euromac de créer une gamme de machines de poinçonnage CNC performantes, très productives et avec les coûts de fonctionnement les plus bas.

Autres publications

Conseils et astuces du fabricant pour le pliage de la tôle

Bien que très répandu, le pliage de tôles reste un domaine de fabrication sujet aux erreurs et peut devenir un goulot d'étranglement dans la production. De nombreux facteurs doivent être pris en compte par le fabricant. Plusieurs questions techniques relatives au rayon de pliage et au pliage en l'air doivent être évaluées ; une fois ces points réglés, il sera plus facile de décider de l'acquisition de nouveaux outils.

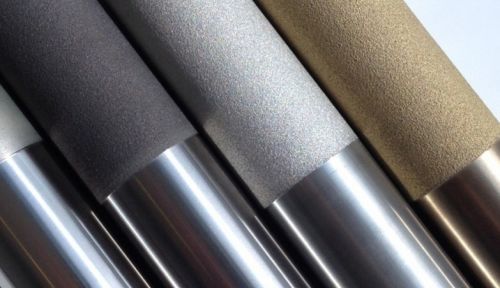

Quelles sont les différentes options pour la finition des métaux ?
