Quel Est le Processus de Fabrication de la Tôle?
Pour un fabricant, la fabrication de tôlerie est à la fois un processus technique et un système de production. Une séquence correcte permet de réduire les temps de réglage, d'éviter d'endommager les matériaux, d'améliorer la cohérence dimensionnelle et de raccourcir les délais de livraison. Une mauvaise séquence peut générer des retouches, des goulots d'étranglement et une dépendance inutile vis-à-vis de la manipulation manuelle.
Quel Est le Processus de Fabrication de la Tôle?
Le processus de fabrication de la tôle est la conversion contrôlée de plaques de métal en composants finis par le biais de la découpe, du poinçonnage, du formage, de l'assemblage, de la finition et de l'inspection. Selon le produit, une pièce peut ne passer que par deux opérations, telles que la découpe laser et le pliage sur presse plieuse, ou par une ligne entièrement intégrée avec chargement automatique, pliage sur panautoteuse, insertion de goujons et d'inserts, soudage robotisé, ébavurage et gestion d'entrepôt.
Les produits fabriqués courants comprennent les armoires électriques, les composants de CVC (chauffage, ventilation et climatisation), les carters de machines, les pièces d'équipement agricole, les présentoirs de vente au détail, les panneaux d'ascenseur, le mobilier, les sous-ensembles automobiles et les éléments architecturaux. Bien que ces produits soient d'aspect différent, ils sont régis par les mêmes questions de production : Quel matériau est approprié ? Quelles tolérances sont requises ? Quel processus permet d'obtenir le volume et la finition requis ? Comment le flux de travail peut-il rester stable face aux variations de la demande ?
Le Processus Commence Avant Même Que le Matériau N'atteigne la Machine
La performance de la fabrication se décide en grande partie lors de la phase d'ingénierie. Un modèle 3D ou un plan 2D est examiné pour valider les dimensions, les rayons de pliage, les trous, les fentes, l'emplacement des fixations, l'accès pour le soudage, les tolérances et les surfaces cosmétiques. Le modèle est ensuite converti en un motif à plat, en tenant compte de la perte au pli, de la déduction de pliage, du sens de laminage (sens du grain) et du retour élastique.
C'est à ce stade que doivent être prises les décisions relatives à la fabricabilité. Un rayon intérieur trop serré peut ne pas être réalisable pour l'épaisseur de matériau sélectionnée. Des trous placés trop près d'un pli peuvent se déformer lors du formage. Une conception nécessitant de nombreux outils uniques peut être économique à faible volume, mais s'avérer inefficace à grande échelle. Les ingénieurs et les équipes de production doivent résoudre ces problèmes avant le début de la programmation, plutôt que de les découvrir au pied de la presse plieuse.
Le choix du matériau dépend des exigences fonctionnelles de la pièce. L'acier doux offre une option économique pour de nombreuses applications structurelles. L'acier inoxydable est choisi pour sa résistance à la corrosion et son aspect visuel. L'aluminium réduit le poids et offre une bonne résistance à la corrosion, mais son comportement au formage est différent et il se raye plus facilement. L'épaisseur du matériau, son revêtement, sa trempe et l'état de sa surface affectent les paramètres de découpe, la précision du pliage, le choix de l'outillage et les exigences de finition.
La Découpe et le Poinçonnage Créent le Profil Plat
Une fois la pièce programmée, la première opération physique consiste généralement à découper ou à poinçonner le flan. La découpe laser fibre est extrêmement flexible pour les profils complexes, les changements de conception de pièces, la production mixte et les détails internes fins. Elle permet de traiter une large gamme de matériaux et d'épaisseurs sans outillage de forme dédié.
Les poinçonneuses sont particulièrement productives lorsque les pièces comportent des trous répétés, des ouïes d'aération, des bossages, des déformations ou des extrusions. Une poinçonneuse peut créer certaines formes en un seul cycle là où la découpe laser nécessiterait des opérations supplémentaires. Les systèmes combinés poinçonneuse-laser associent les deux approches, permettant aux fabricants de poinçonner des formes formées et d'utiliser la découpe laser pour les contours complexes ou les géométries sans outillage.
La meilleure technologie dépend de la variété de pièces à produire. La découpe laser offre une plus grande flexibilité pour la production à forte variabilité, tandis que le poinçonnage peut réduire le temps de cycle pour les géométries répétitives. L'utilisation de la matière est également cruciale. Un imbrication (nesting) efficace réduit les chutes, mais le plan d'imbrication doit tenir compte de la stabilité de la pièce, des micro-attaches (micro-joints), du déchargement, du sens du grain et de l'identification en aval.
L'ébavurage Protège la Qualité Avant le Formage
Les arêtes de coupe peuvent présenter des bavures, de l'oxyde, des angles vifs ou des risques lors de la manipulation. L'ébavurage et l'arrondi des bords sont souvent traités comme des tâches secondaires, mais ils influencent directement la qualité du produit, l'adhérence de la peinture, la sécurité des opérateurs et l'ajustement de l'assemblage.
Un processus d'ébavurage constant est particulièrement précieux pour les pièces revêtues, les panneaux visibles et les composants manipulés fréquemment. Les équipements de finition automatisés peuvent éliminer les bavures et créer des rayons d'arête contrôlés sur les deux faces d'une pièce. Cela améliore la cohérence par rapport au meulage manuel et évite que le service de finition ne devienne un goulot d'étranglement lorsque la capacité de découpe ou de poinçonnage augmente.

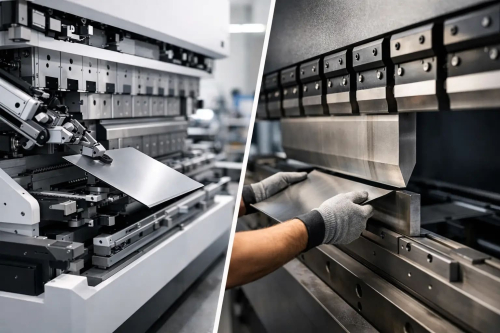

Le Formage Produit la Géométrie Finale
Le pliage transforme un flan plat en une pièce tridimensionnelle. Les presses plieuses utilisent des poinçons et des matrices pour réaliser des plis selon une séquence contrôlée. Très polyvalentes, elles permettent de produire une large gamme de profils, notamment des supports, des profils en U, des boîtiers et des composants formés complexes.
La précision dépend de facteurs allant bien au-delà de la précision nominale de la machine. Les variations du matériau, l'état de l'outillage, la longueur de pliage, l'orientation de la pièce, la méthode de l'opérateur, le positionnement de la butée arrière et le retour élastique influencent tous le résultat final. Les presses plieuses modernes garantissent une production répétable grâce aux commandes CNC, aux systèmes de mesure d'angle, aux bibliothèques d'outils, à la programmation hors ligne et aux options de configuration automatique des outils. Malgré cela, la stratégie d'outillage doit correspondre à la famille de pièces et au volume de production.
Les plieuses de panneaux (panautoteuses) constituent souvent une excellente alternative pour les panneaux, les armoires, les portes et les pièces répétitives de type boîte. Elles automatisent les séquences de serrage et de pliage, limitent le repositionnement manuel et offrent une grande répétabilité. Leur valeur est maximale lorsque la géométrie des pièces est adaptée à la machine et que la production exige un débit constant. Une presse plieuse reste plus flexible pour de nombreuses formes, tandis qu'une panautoteuse peut offrir des avantages évidents en termes de vitesse, d'ergonomie et de répétabilité pour la gamme de composants appropriée.
L'assemblage, l'insertion et la Finition de Surface Complètent la Pièce
Après le formage, les composants peuvent nécessiter l'insertion de fixations, du soudage, du clinchage, du rivetage ou du collage. Les fixations de type PEM, les charnières, les goujons, les écrous et les entretoises sont souvent insérés avant ou après le pliage en fonction de l'accessibilité et de la géométrie de la pièce. Le soudage peut être manuel, robotisé, par points ou laser, selon la conception du joint, le volume et les exigences esthétiques.
La finition de surface protège la pièce et définit son aspect esthétique. Les options courantes comprennent le thermolaquage, la peinture liquide, la galvanoplastie, l'anodisation, le brossage et la passivation. Les tôliers doivent planifier les exigences de finition très tôt car le traitement de surface peut modifier les dimensions, nécessiter des opérations d'épargne (masquage) ou imposer des normes spécifiques de qualité des bords. Les panneaux en acier inoxydable pour équipements visibles, par exemple, nécessitent une prévention des rayures et une manutention du matériel plus strictes que les supports structurels masqués.
L'inspection Maintient la Production Prévisible
Le contrôle qualité confirme que la pièce finie est conforme au plan et fonctionne comme prévu. L'inspection peut comprendre la vérification du premier article de production, le contrôle des angles de pliage, la mesure de la position des trous, le contrôle de planéité, l'évaluation des soudures, le contrôle de l'épaisseur du revêtement et les essais de montage final.
Pour les productions répétitives, le contrôle du processus est plus efficace que le tri des défauts en fin de chaîne. L'enregistrement des paramètres machine, l'utilisation d'outils standardisés, le suivi des pièces par code-barres, l'utilisation d'équipements de mesure étalonnés et la programmation de points d'inspection réduisent la dépendance de la qualité vis-à-vis de la mémoire individuelle des opérateurs. Cela s'avère particulièrement pertinent lors des changements d'équipe, lorsque les matériaux varient ou que les pièces transitent d'une machine ou cellule de travail à une autre.
L'automatisation Connecte les Opérations Individuelles
Un atelier de fabrication peut posséder des machines très performantes et malgré tout perdre en productivité entre les étapes. Le chargement manuel, le tri des pièces, le stockage des en-cours (WIP), la recherche d'outils et les transports non planifiés consomment du temps sans apporter de valeur ajoutée à la pièce.
L'automatisation comble ces lacunes grâce au chargement et au déchargement automatisés, au pliage ou au soudage robotisé, aux liaisons par convoyeur, au tri des pièces et aux systèmes de stockage verticaux. Les logiciels de production connectent les données CAO, l'imbrication, la programmation des machines, la planification, l'inventaire des matières et le suivi des tâches. L'objectif n'est pas d'automatiser pour le plaisir. Il s'agit d'améliorer le flux, de réduire les manipulations manuelles, de protéger la qualité et de rendre la production moins vulnérable à la pénurie de main-d'œuvre.
Le niveau d'automatisation approprié dépend du volume, de la variété des produits, de l'espace disponible au sol, du personnel et de la croissance attendue. Une famille de pièces stables à haut volume peut justifier une cellule automatisée dédiée. Un sous-traitant réalisant de fréquents changements de conception tirera un meilleur parti d'une découpe laser flexible, d'un stockage organisé des matières et d'une programmation hors ligne avant de s'engager dans une ligne fixe.
Sélectionner l'équipement en Fonction de l'ensemble du Flux de Travail
L'achat de machines doit commencer par les pièces qui créent le plus de tensions sur la production : goulots d'étranglement récurrents, forte intensité de main-d'œuvre, qualité irrégulière, réglages lents ou mouvements excessifs de matières. Le temps de cycle seul ne suffit pas. Un laser rapide peut saturer un atelier de pliage manuel, et une presse plieuse de pointe peut rester inactive si la préparation des matières et la programmation ne sont pas organisées.
Une évaluation pratique prend en compte les volumes annuels de pièces, les dimensions des tôles, la gamme de matériaux, les épaisseurs, les tolérances, les formes requises, la fréquence des changements de série, les énergies disponibles, les compétences des opérateurs et l'accès au service après-vente. Elle doit également intégrer l'installation, la formation, la maintenance, les pièces de rechange et l'intégration logicielle. Ces facteurs déterminent si une machine produit une capacité fiable sur plusieurs années plutôt qu'un rendement impressionnant uniquement lors d'une démonstration.
Pour les usines qui modernisent une opération unique ou qui construisent une ligne de production connectée, l'Italian Machinery Association aborde la sélection des équipements comme une décision d'intégration globale. Les machines haut de gamme, la formation, l'installation et l'assistance après-vente doivent fonctionner en synergie si l'on attend de cet investissement qu'il améliore la production au quotidien.
Le processus de fabrication le plus efficace est celui qui s'adapte à la pièce, au volume et à la prochaine étape de croissance de l'usine. Commencez par analyser le flux de matières et d'informations à travers l'usine, puis sélectionnez la technologie qui élimine les contraintes entravant ce flux.
