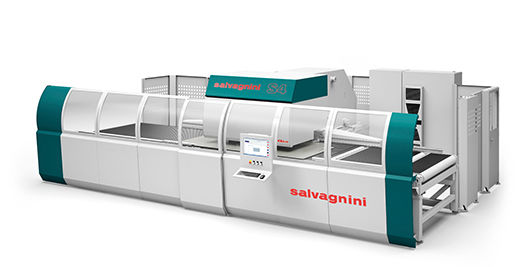

Salvagnini S4Xe.40

Salvagnini S4 è un centro avanzato di punzonatura e taglio che unisce tutte le fasi della lavorazione della lamiera, dal carico alla separazione dei pezzi finiti, in un unico flusso automatizzato. L’architettura modulare del sistema consente di configurare in modo flessibile l’impianto in base alle esigenze specifiche della produzione, offrendo la scelta tra cinque modelli di testa di punzonatura e un’ampia gamma di dispositivi di automazione per il funzionamento autonomo o l’integrazione in linea.

Testa multipress
La struttura brevettata ospita fino a 96 utensili, sempre pronti all’uso e attivati istantaneamente, eliminando completamente i tempi di fermo per il cambio utensile e la riconfigurazione del ciclo.

Cesoie integrate
L’utilizzo di due lame ortogonali indipendenti al posto della separazione tramite punzonatura accelera notevolmente il processo, migliora la qualità dei bordi e consente di lavorare senza sprechi di materiale.

Manipolatore
Un manipolatore ad alta precisione con pinze indipendenti garantisce un posizionamento perfetto e consente la lavorazione delle lamiere senza riposizionamento, adattando automaticamente la dinamica dei movimenti al peso e alle dimensioni del pezzo.

Specifiche tecniche
Dimensioni massime foglio	(mm)	4064 x 1650
Diagonale massima foglio	(mm)	4386
Dimensioni minime foglio	(mm)	370 x 300
Punzonatura
Tecnologia	testa multi-pressa
Tempo di cambio utensile (s)	0 (ogni utensile è sempre pronto all'uso)
Possibilità di attivare due o più utensili simultaneamente	sì
Spessore massimo materiale:
alluminio, UTS 265 N/mm2	38500 psi	5.0
acciaio, UTS 410 N/mm2	59500 psi	3.5
acciaio inox, UTS 610 N/mm2	87000 psi	2.0
Spessore minimo materiale	(mm)	0.5
Tipo di testa multi-pressa		H2	H3	H4	H5	H6
Numero max di punzoni in testa		76	96	72	64	84
Cisagliatura
Tecnologia	tagli indipendenti o simultanei su X e Y
Regolazione del gioco lame	automatica
Lunghezza lame cesoia X x Y	(mm)	500 x 500
Spessore massimo materiale:
alluminio, UTS 265 N/mm2	38500 psi	5.0
acciaio, UTS 410 N/mm2	59500 psi	3.5
acciaio inox, UTS 610 N/mm2	87000 psi	2.0
Spessore minimo materiale	(mm)	0.5
Dinamica
Velocità massima:
asse X	(m/min)	132
asse Y	(m/min)	96
Velocità con entrambi gli assi in movimento	(m/min)	163
Accelerazione massima:
asse X	(m/s2)	30
asse Y	(m/s2)	15
Consumo
Consumo energetico in ciclo (S4Xe+chiller)	(kW)	21.6
Consumo energetico in stand-by	(kW)	0.7

Salvagnini è un marchio italiano leggendario che dal 1978 detta le regole nel settore della lavorazione della lamiera grazie a innovazioni audaci. Oggi i suoi sistemi intelligenti operano in 66 paesi nel mondo, aiutando aziende di diversi settori, dalla produzione di ascensori all’arredamento di design, a realizzare prodotti con una velocità incredibile.
Il produttore punta sulla completa automazione e su tecnologie adattive “intelligenti” che consentono alle attrezzature di “sentire” letteralmente il metallo e di funzionare senza errori anche in modalità continua. Non si tratta solo di macchine, ma di un ecosistema globale di efficienza che trasforma anche i compiti produttivi più complessi in un unico processo semplice e completamente automatizzato.
