Euromac Fx Bend Cell 3100 STANDARD-KR
Questo complesso su larga scala, montato su binari, è stato specificamente progettato per la piegatura automatica di componenti di grande formato lunghi fino a 3 metri, estremamente difficili da lavorare manualmente.
La linea di centri di piegatura automatizzati Euromac offre soluzioni completamente integrate che combinano presse elettriche ad alta precisione, robot multiasse e software intelligente. Questi sistemi sono progettati per garantire la massima produttività nella lavorazione di componenti di ogni dimensione, offrendo una personalizzazione flessibile per le specifiche esigenze produttive di ogni cliente.
Integrazione completa "da un unico fornitore"
Euromac sviluppa indipendentemente ogni elemento della struttura — dalla meccanica della pressa e l'integrazione del robot al software di controllo, garantendo perfetta compatibilità, affidabilità e semplicità di utilizzo del sistema.
Euromac sviluppa indipendentemente ogni elemento della struttura — dalla meccanica della pressa e l'integrazione del robot al software di controllo, garantendo perfetta compatibilità, affidabilità e semplicità di utilizzo del sistema.
Programmazione ultra-rapida
Il software specializzato Fx Cell 3D consente di configurare il robot in modalità offline in tempi minimi, riducendo significativamente i tempi di fermo macchina nel passaggio a nuovi prodotti.
Il software specializzato Fx Cell 3D consente di configurare il robot in modalità offline in tempi minimi, riducendo significativamente i tempi di fermo macchina nel passaggio a nuovi prodotti.
Precisione e ripetibilità impeccabili
L'esclusiva tecnologia "Active Fingers" con funzione di auto-apprendimento, combinata con il controllo di precisione dell'angolo, garantisce una qualità di piegatura costante per ogni pezzo della serie.
L'esclusiva tecnologia "Active Fingers" con funzione di auto-apprendimento, combinata con il controllo di precisione dell'angolo, garantisce una qualità di piegatura costante per ogni pezzo della serie.
Massima autonomia operativa
I sistemi di cambio utensile e pinze automatici, insieme alla possibilità di installare magazzini verticali da 10 pallet, consentono al complesso di operare a lungo praticamente senza l'intervento dell'operatore.
I sistemi di cambio utensile e pinze automatici, insieme alla possibilità di installare magazzini verticali da 10 pallet, consentono al complesso di operare a lungo praticamente senza l'intervento dell'operatore.
Versatilità di carico e scarico
Il design modulare offre numerose soluzioni per i flussi di pezzi — dalle tavole di pre-allineamento forate ai trasportatori a rulli motorizzati e sistemi di smistamento in contenitori.
Il design modulare offre numerose soluzioni per i flussi di pezzi — dalle tavole di pre-allineamento forate ai trasportatori a rulli motorizzati e sistemi di smistamento in contenitori.
| Dati tecnici | cell 3100 |
| Forza di piegatura max. (kN) | 1000 |
| Lunghezza di piegatura (mm) | 3060 |
| Apertura (Luce) | |
| Serraggio Willa (porta matrice - porta punzone) (mm) | 520 |
| Corsa assi Y (mm) | 250 |
| Velocità assi Y (mm/sec) | 220 |
| Velocità di piegatura max. modalità automatica (mm/sec) | 36 |
| Velocità di piegatura max. modalità manuale (mm/sec) | 10 |
| Robot | |
| Sbraccio max. (mm) | 2233 |
| Carico utile max. con pinza (kg) | 70 |
| Numero di assi | 7 |
| Ripetibilità di posizionamento (mm) | +-0.06 |
| FX Cell | |
| Caricamento | |
| Dimensione massima pezzi 1 pila (mm) | 3000 x 1000 |
| Dimensione minima pezzi (mm) | 50 x 100 |
| Altezza massima pila (mm) | 300 |
| Scaricamento | |
| Area per scarico a gravità (mm) | 1200 x 800 |
| Potenza allacciata (kVa) | 6 |
| Peso approssimativo (kg) | 9500 |

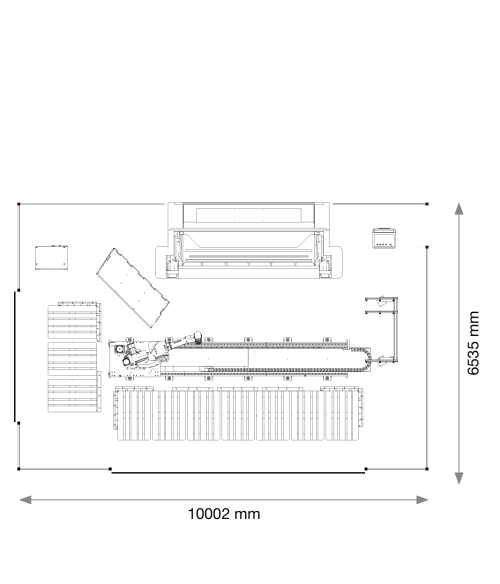

Cella per pezzi di medie e grandi dimensioni con un'elevata capacità produttiva. La cella è integrata da:
-
Fx Bend con registro posteriore a 6 assi
-
Robot 20/70/120 Kg su binario
-
Tavola di centratura
-
Controllo del doppio pezzo
-
Stazione di carico per pezzi di grandi dimensioni
-
Scarico:
-
Pallettizzazione fino a 7 Europallet.
-
Nastro automatico con scarico su cassa (opzionale).
-
-
Sistema di capovolgimento
Situata nel cuore dell'Italia, Euromac incarna le migliori tradizioni della qualità europea, trasformando anni di esperienza in soluzioni ingegneristiche all'avanguardia. Il produttore sposa una filosofia di assoluta responsabilità per il risultato, progettando e sviluppando autonomamente ogni singolo componente dei propri sistemi: dal complesso codice software alle più piccole unità meccaniche. Combinando l'impeccabile affidabilità dell'assemblaggio con i concetti di Industry 4.0, Euromac crea un ambiente intelligente per il business moderno, dove l'innovazione e la facilità d'uso sono in perfetto equilibrio.
